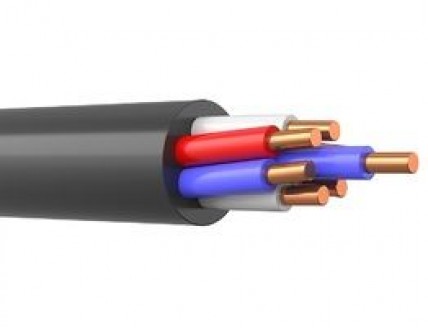

Кабель КВВГнг-LS 10х10

КВВГнг-LS 10х10 - сокращенная маркировка кабеля контрольного с 10 медными жилами, сечением 10 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и пониженным выделением дыма, полная маркировка: КВВГнг(А)-LS 10*10. Кабель КВВГнг-LS 10х10 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВВГнг-LS 10х10

Вид климатического исполнения контрольного кабеля КВВГнг-LS 10*10 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг(А)-LS 10х10: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг-LS 10х10 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг-LS 10*10: 132 миллиметров
Прокладка контрольного кабеля КВВГнг-LS 10х10 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг(А)-LS 10х10: 0,9 миллиметров.
Вес кабеля КВВГнг-LS 10*10: 1,05 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.2.2. по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг-LS 10х10: 22 миллиметров.
Газообразование при горении (тлении) кабелей КВВГнг(А)-LS не приводит к снижению проницания света более чем на 50%.
Срок службы не менее 30 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГнг-LS 10х10

Активное сопротивление жилы: 1,84 Ом на километр.
Сопротивление изоляции жилы: 6 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГнг(А)-LS 10*10

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - имеет пониженное выделение дыма при горении.
10 - количество медных жил.
10 - сечение жил в квадратных миллиметрах.

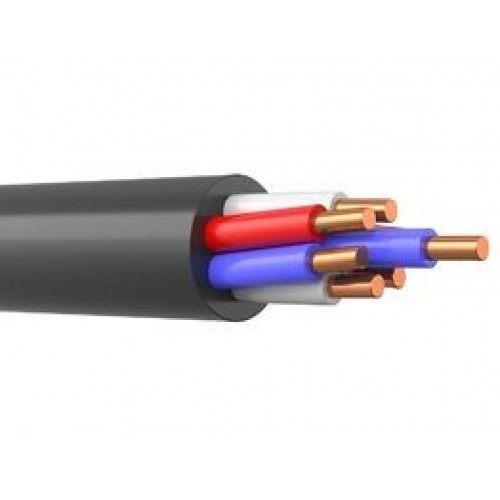

Конструкция контрольного кабеля КВВГнг-LS 10х10

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего бездымного ПВХ пластиката различной расцветки, (либо прономерованы жилы).
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма.
4) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля КВВГнг-LS 10х10

Кабель контрольный негорючий КВВГнг-LS 10*10 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг(А)-LS 10х10 прокладывают в помещениях, каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в системах АС классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
