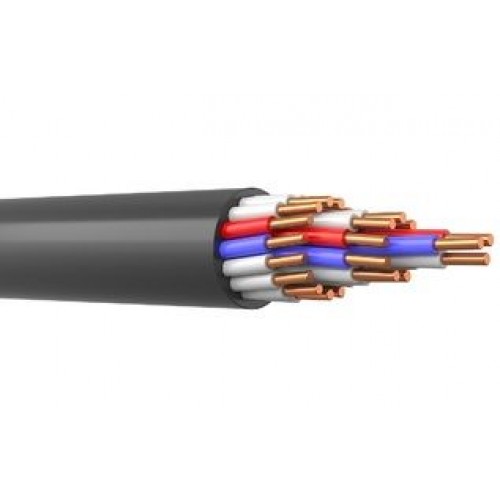

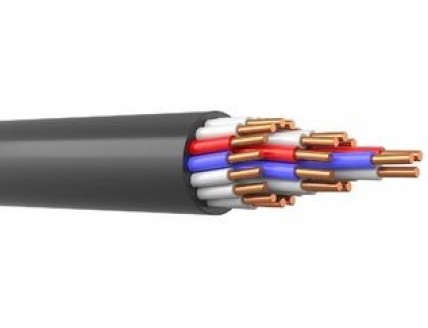

Кабель КВВГнг 27х4

КВВГнг 27х4 - сокращенная маркировка кабеля контрольного с 27 медными жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВВГнг(А) 27*4. Кабель КВВГнг 27х4 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВВГнг 27х4

Вид климатического исполнения контрольного кабеля КВВГнг 27*4 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг 27х4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг 27х4 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг 27*4: 157,2 миллиметров
Прокладка контрольного кабеля КВВГнг 27х4 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг 27х4: 0,7 миллиметров.
Вес кабеля КВВГнг 27*4: 1,42 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг 27х4: 26,2 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГнг 27х4

Активное сопротивление жилы: 4,65 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГнг(А) 27*4

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
27 - количество медных жил.
4 - сечение жил в квадратных миллиметрах.

Конструкция контрольного кабеля КВВГнг 27х4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
4) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГнг 27х4

Кабель контрольный негорючий КВВГнг 27*4 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг 27х4 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
