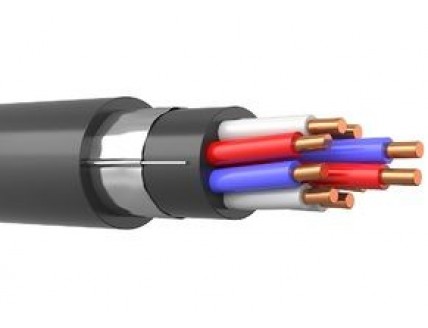

Кабель КВВГЭнг 19х6

КВВГЭнг 19х6 - сокращенная маркировка кабеля контрольного экранированного с 19 жилами сечением 6 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А) 19*6 .

Характеристики кабеля КВВГЭнг 19х6

Вид климатического исполнения: УХЛ, 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг 19х6: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг 19*6 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг 19х6 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг 19х6: 147 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.5.4
Вес кабеля КВВГЭнг 19*6: 1,56 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг 19х6: 470 литров на километр.
Сопротивление изоляции жил: 6 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг 19х6: 14900 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг 19*6: 28 миллиметров.
Срок службы КВВГЭнг 19х6 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг 19х6: 3,06 Ом на километр.

Расшифровка маркировки КВВГЭнг(А) 19*6

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
19 - количество медных токопроводящих жил.
6 - сечение жил в квадратных миллиметрах.

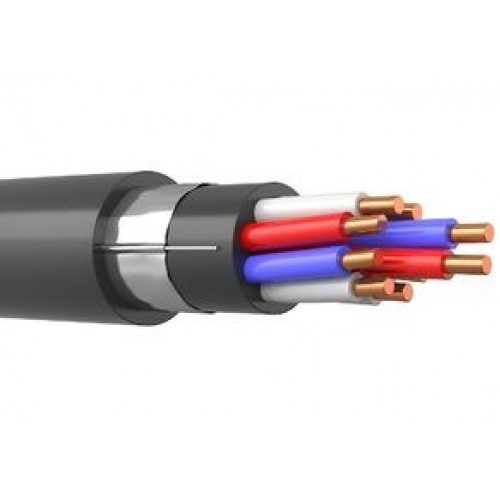

Конструкция кабеля контрольного КВВГЭнг 19х6

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГЭнг 19х6

Контрольный экранированный кабель КВВГЭнг 19*6 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг 19х6 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
