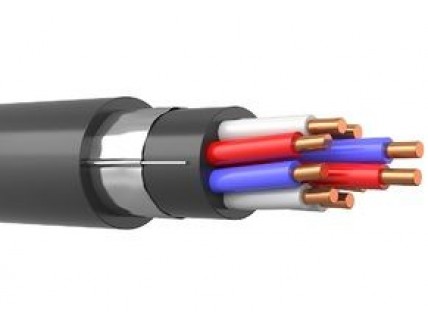

Кабель КВВГЭнг 10х6

КВВГЭнг 10х6 - сокращенная маркировка кабеля контрольного экранированного с 10 жилами сечением 6 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А) 10*6 .

Характеристики кабеля КВВГЭнг 10х6

Вид климатического исполнения: УХЛ, 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг 10х6: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг 10*6 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг 10х6 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг 10х6: 120,6 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.5.4
Вес кабеля КВВГЭнг 10*6: 1,029 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг 10х6: 256 литров на километр.
Сопротивление изоляции жил: 6 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг 10х6: 7503 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг 10*6: 21,2 миллиметров.
Срок службы КВВГЭнг 10х6 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг 10х6: 3,06 Ом на километр.

Расшифровка маркировки КВВГЭнг(А) 10*6

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
10 - количество медных токопроводящих жил.
6 - сечение жил в квадратных миллиметрах.

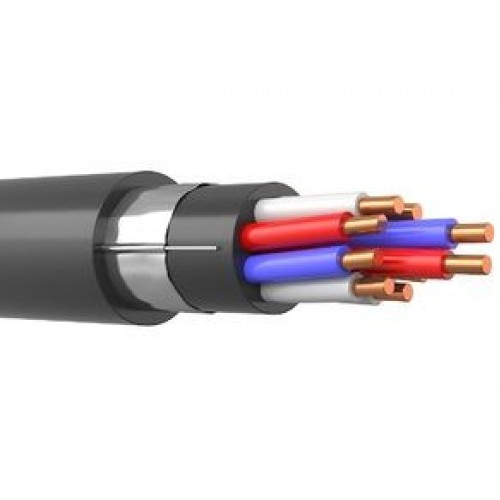

Конструкция кабеля контрольного КВВГЭнг 10х6

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГЭнг 10х6

Контрольный экранированный кабель КВВГЭнг 10*6 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг 10х6 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
