Кабель КВВГЭ 5х4

КВВГЭ 5х4 - кабель контрольный экранированный с 5 медными жилами сечением 4 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката, с экраном из медной фольги.

Характеристики кабеля КВВГЭ 5х4

Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭ 5*4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭ 5х4 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭ 5х4 производится при температуре не ниже -15°С.
Минимальный радиус изгиба КВВГЭ 5*4: 78 миллиметров.
Масса кабеля КВВГЭ 5х4: 0,392 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭ 5х4: 120 литров на километр.
Сопротивление изоляции жил: 9 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭ 5*4: 3500 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭ 5х4: 13,2 миллиметров.
Срок службы КВВГЭ 5х4 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭ 5*4: 4,65 Ом на километр.

Расшифровка маркировки КВВГЭ 5х4

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
5 - количество медных токопроводящих жил.
4 - сечение жил в квадратных миллиметрах.

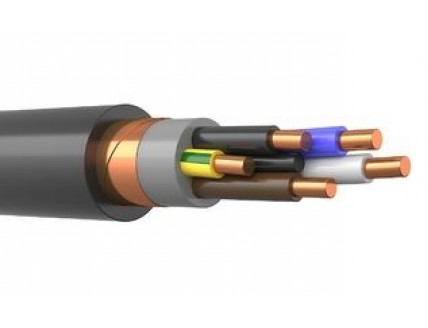

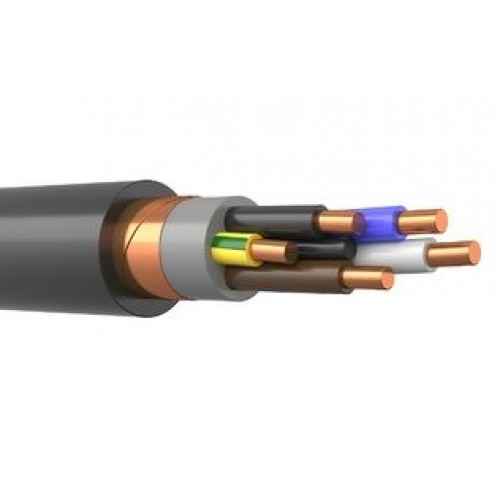

Конструкция кабеля контрольного КВВГЭ 5х4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Экран - из медной фольги.
4) Оболочка - ПВХ пластиката.

Применение кабеля КВВГЭ 5*4

Контрольный экранированный кабель КВВГЭ 5х4 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭ 5х4 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
