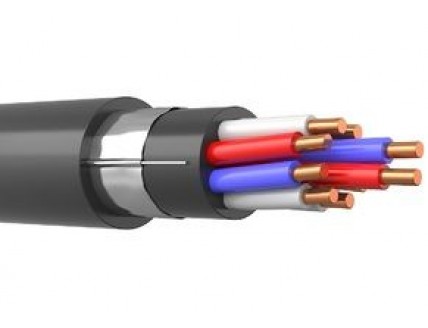

Кабель КВВГЭ 19х2,5

КВВГЭ 19х2,5 - кабель контрольный экранированный с 19 медными жилами сечением 2,5 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката, с экраном из медной фольги.

Характеристики кабеля КВВГЭ 19х2,5

Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭ 19*2.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭ 19х2,5 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭ 19х2.5 производится при температуре не ниже -15°С.
Минимальный радиус изгиба КВВГЭ 19*2,5: 109,8 миллиметров.
Масса кабеля КВВГЭ 19х2.5: 0,871 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭ 19х2,5: 279 литров на километр.
Сопротивление изоляции жил: 9 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭ 19*2.5: 8169 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭ 19х2,5: 19,4 миллиметров.
Срок службы КВВГЭ 19х2.5 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭ 19*2,5: 7,55 Ом на километр.

Расшифровка маркировки КВВГЭ 19х2.5

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
19 - количество медных токопроводящих жил.
2,5 - сечение жил в квадратных миллиметрах.

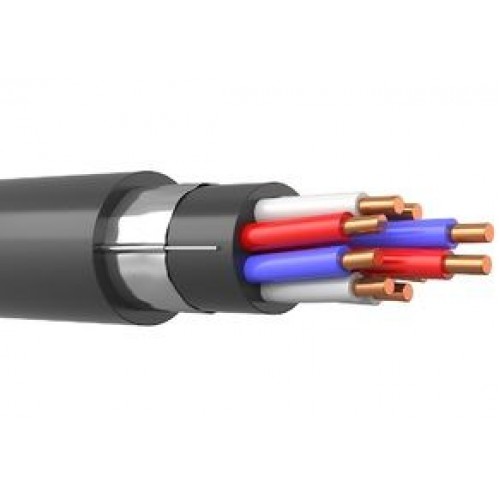

Конструкция кабеля контрольного КВВГЭ 19х2,5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Экран - из медной фольги.
4) Оболочка - ПВХ пластиката.

Применение кабеля КВВГЭ 19*2.5

Контрольный экранированный кабель КВВГЭ 19х2,5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭ 19х2.5 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
