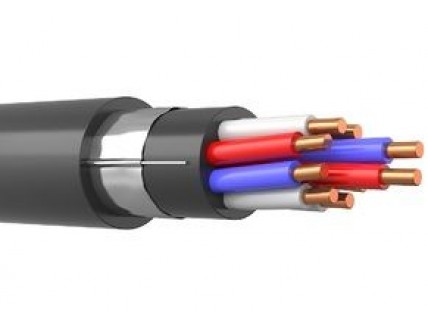

Кабель КВВГЭ 10х6

КВВГЭ 10х6 - кабель контрольный экранированный с 10 медными жилами сечением 6 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката, с экраном из медной фольги.

Характеристики кабеля КВВГЭ 10х6

Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭ 10*6: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭ 10х6 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭ 10х6 производится при температуре не ниже -15°С.
Минимальный радиус изгиба КВВГЭ 10*6: 120,6 миллиметров.
Масса кабеля КВВГЭ 10х6: 1,029 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭ 10х6: 256 литров на километр.
Сопротивление изоляции жил: 6 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭ 10*6: 7503 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭ 10х6: 21,2 миллиметров.
Срок службы КВВГЭ 10х6 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭ 10*6: 3,06 Ом на километр.

Расшифровка маркировки КВВГЭ 10х6

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
10 - количество медных токопроводящих жил.
6 - сечение жил в квадратных миллиметрах.

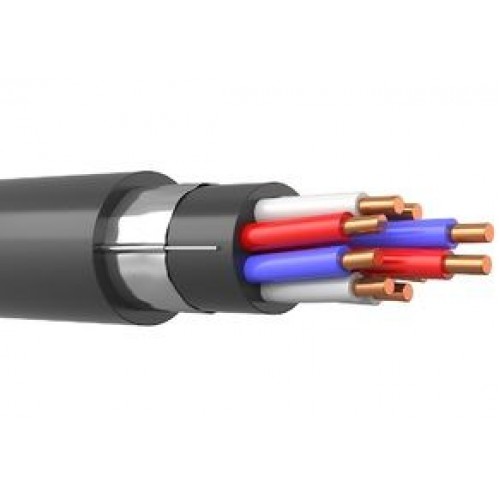

Конструкция кабеля контрольного КВВГЭ 10х6

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Экран - из медной фольги.
4) Оболочка - ПВХ пластиката.

Применение кабеля КВВГЭ 10*6

Контрольный экранированный кабель КВВГЭ 10х6 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭ 10х6 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
