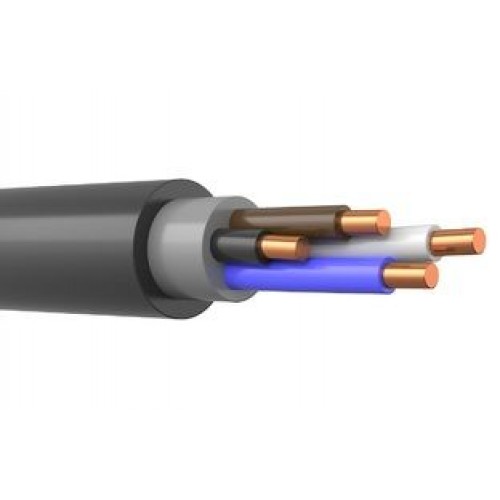

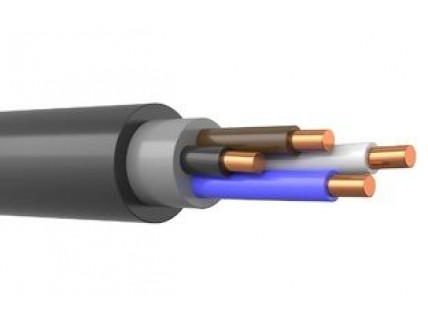

Кабель КВВГ 4х4

КВВГ 4х4 - кабель контрольный с 4 медными жилами, сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката. Кабель КВВГ 4*4 соответствует требованиям ГОСТ 1508-78.

Технические характеристики кабеля КВВГ 4х4

Вид климатического исполнения контрольного кабеля КВВГ 4х4 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГ 4*4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГ 4х4 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГ 4х4: 70,8 миллиметров
Прокладка контрольного кабеля КВВГ 4*4 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГ 4х4: 0,7 миллиметров.
Вес кабеля КВВГ 4х4: 0,28 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГ 4*4: 11,8 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГ 4х4

Активное сопротивление жилы: 4,65 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГ 4х4

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
4 - количество медных жил.
4 - сечение жил в квадратных миллиметрах.

Конструкция контрольного кабеля КВВГ 4*4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Оболочка - из ПВХ пластиката.

Применение кабеля КВВГ 4х4

Кабель контрольный КВВГ 4х4 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГ 4*4 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
