КГВВнг(А)-FRLS 1х240

  • Код Товара: 224785-05
  • Артикул товара: Mesk75373
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГВВнг-FRLS 1х240

Описание товара

   КГВВнг(А)-FRLS 1х240 - силовой гибкий огнестойкий кабель с одной медной жилой сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель КГВВнг-FRLS 1*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГВВнг(А)-FRLS 1х240

К -кабель
Г - гибкий.
В -изоляция из ПВХ пластиката.
В- оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГВВнг(А)-FRLS 1*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля огнестойкого силового КГВВнг-FRLS 1х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГВВнг(А)-FRLS 1х240 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности ,огнестойкого кабеля КГВВнг(А)-FRLS 1*240 по ГОСТ 31565-2012: П1б.7.2.2.2
Срок службы огнестойкого кабеля КГВВнг(А)-FRLS 1*240 не менее 30 лет.

Токовые нагрузки кабеля КГВВнг(А)-FRLS 1х240

Допустимый ток при прокладке КГВВнг(А)-FRLS 1*240 на воздухе - 512 Ампер.
Допустимый ток при прокладке в земле - 477 Ампер.
Допустимый ток односекундного короткого замыкания - 26.8 кА.
Сопротивление километра жилы - 0.08 Ом.

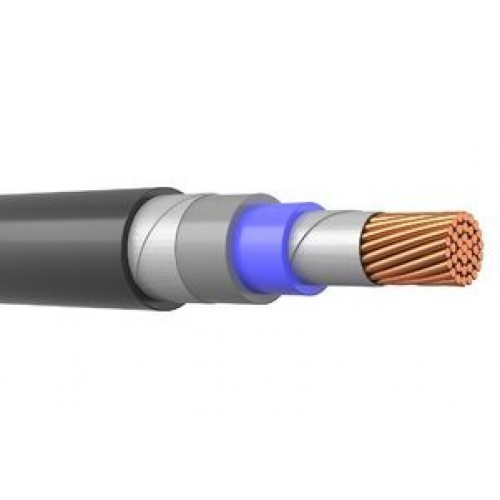

Конструкция кабеля КГВВнг(А)-FRLS 1*240

1) Жила - медная многопроволочная круглая сечением 240 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из ПВХ пластиката, толщиной 2.2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля КГВВнг(А)-FRLS 1х240

Кабель силовой медный ,огнестойкий, КГВВнг(А)-FRLS 1*240 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
КГВВнг(А)-FRLS-ХЛ 1х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
