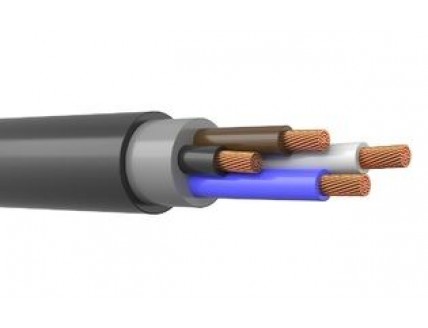

КГВВ 4х120

  • Код Товара: 224749-05
  • Артикул товара: Mesk75333
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГВВ 4х120

Описание товара

   КГВВ 4х120 - силовой гибкий кабель с четырьмя медными жилами сечением 120 (Сто двадцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката, в оболочке из ПВХ пластиката .
Кабель КГВВ 4*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГВВ 4х120

К -кабель
Г - гибкий.
В -изоляция из ПВХ пластиката.
В- оболочка из ПВХ пластиката.
4 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГВВ 4*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового КГВВ 4х120 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля КГВВ 4х120 по ГОСТ 31565-2012: О1.8.2.5.4.
Срок службы кабеля КГВВ 4*120 не менее 30 лет.

Токовые нагрузки кабеля КГВВ 4х120

Допустимый ток при прокладке КГВВ 4х120 на воздухе - 302 Ампер.
Допустимый ток при прокладке в земле - 317 Ампер.
Допустимый ток односекундного короткого замыкания - 13.21 кА.
Сопротивление километра жилы - 0.16 Ом.

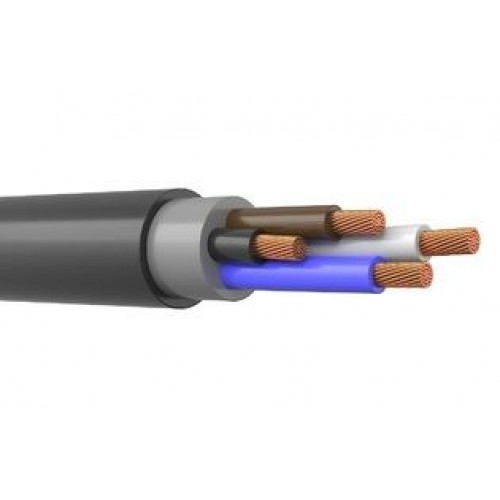

Конструкция кабеля КГВВ 4*120

1) Жила - медная многопроволочная круглая сечением 120 мм2.
2) Изоляция - из ПВХ пластиката, толщиной 1.6 мм.
3) Заполнение - из ПВХ пластиката.
4) Наружная оболочка - из ПВХ пластиката.

Применение кабеля КГВВ 4х120

Кабель силовой медный КГВВ 4х120 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
КГВВ-ХЛ 4*120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
