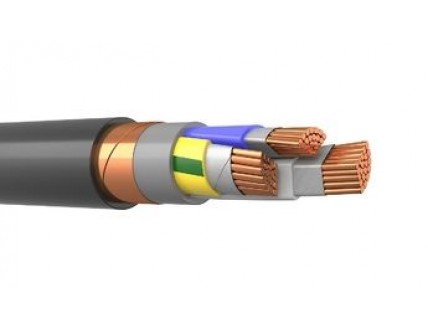

КГВЭВнг(А)-FRLS 3х70

  • Код Товара: 224922-05
  • Артикул товара: Mesk75490
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГВЭВнг-FRLS 3х70

Описание товара

   КГВЭВнг(А)-FRLS 3х70 - силовой экранированный гибкий огнестойкий кабель с тремя медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель КГВЭВнг-FRLS 3*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГВЭВнг(А)-FRLS 3х70

К -кабель
Г - гибкий.
В -изоляция из ПВХ пластиката.
Э - экран из медной или алюминиевой фольги.
В- оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
3 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГВЭВнг(А)-FRLS 3*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового КГВЭВнг-FRLS 3х70 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГВЭВнг(А)-FRLS 3х70 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности ,огнестойкого кабеля КГВЭВнг(А)-FRLS 3*70 по ГОСТ 31565-2012: П1б.7.2.2.2
Срок службы экранированного кабеля КГВЭВнг(А)-FRLS 3*70 не менее 30 лет.

Токовые нагрузки кабеля КГВЭВнг(А)-FRLS 3х70

Допустимый ток при прокладке КГВЭВнг(А)-FRLS 3*70 на воздухе - 211 Ампер.
Допустимый ток при прокладке в земле - 231 Ампер.
Допустимый ток односекундного короткого замыкания - 7.54 кА.
Сопротивление километра жилы - 0.27 Ом.

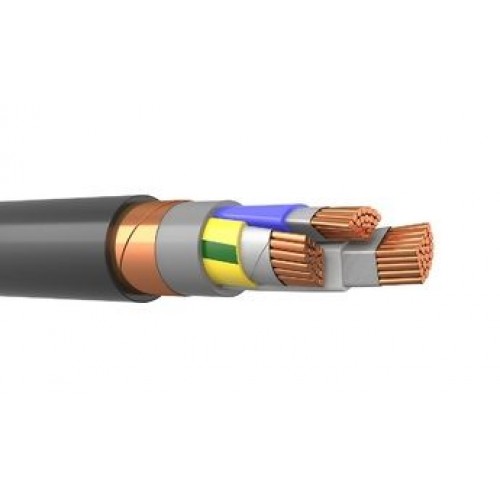

Конструкция кабеля КГВЭВнг(А)-FRLS 3*70

1) Жила - медная многопроволочная круглая сечением 70 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из ПВХ пластиката, толщиной 1.4 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля КГВЭВнг(А)-FRLS 3х70

Кабель силовой медный ,огнестойкий,экранированный КГВЭВнг(А)-FRLS 3*70 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
КГВЭВнг(А)-FRLS-ХЛ 3х70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
