  • КГППнг(А)-HF 3х150

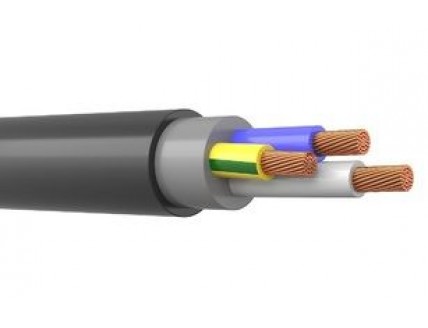

КГППнг(А)-HF 3х150

  • Код Товара: 225084-05
  • Артикул товара: Mesk82542
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГППнг-HF 3х150

Описание товара

   КГППнг(А)-HF 3х150 - силовой гибкий кабель с тремя медными жилами сечением 150 (Сто пятьдесят) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГППнг-HF 3*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГППнг(А)-HF 3х150

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной полимерной композиции.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
3 -количество токонесущих жил.
150 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГППнг(А)-HF 3х150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля безгалогенного силового КГППнг(А)-HF 3х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГППнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля безгалогенного КГППнг(А)-HF 3х150 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы безгалогенного кабеля КГППнг(А)-HF 3х150 не менее 30 лет.

Токовые нагрузки кабеля КГППнг(А)-HF 3х150

Допустимый ток при прокладке КГППнг(А)-HF 3х150 на воздухе - 346 Ампер.
Допустимый ток при прокладке в земле - 358 Ампер.
Допустимый ток односекундного короткого замыкания - 16.3 кА.
Сопротивление километра жилы - 0.13 Ом.

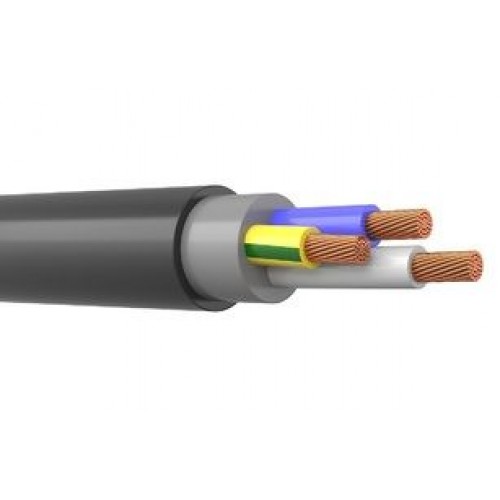

Конструкция кабеля КГППнг(А)-HF 3х150

1) Жила - медная многопроволочная круглая сечением 150 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.8 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение безгалогенного кабеля КГППнг(А)-HF 3х150

Кабель силовой медный,безгалогенный КГППнг(А)-HF 3х150 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.Допускается прокладка в земле (траншеях)
КГППнг(А)-HF-ХЛ 3х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
