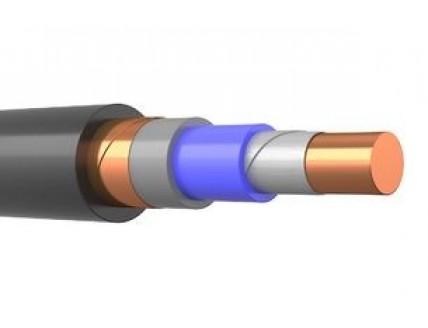

КГППЭнг(А)-HF 1х10

  • Код Товара: 225229-05
  • Артикул товара: Mesk75993
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГППЭнг-HF 1х10

Описание товара

   КГППЭнг(А)-HF 1х10 - силовой экранированный гибкий кабель с одной медной жилой сечением 10 (Десять) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в экране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГППЭнг-HF 1*10 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГППЭнг(А)-HF 1х10

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной полимерной композиции.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
10 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГППЭнг(А)-HF 1*10

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного, силового КГППЭнг-HF 1х10 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГППЭнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля КГППЭнг(А)-HF 1*10 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы экранированного кабеля КГППЭнг(А)-HF 1х10 не менее 30 лет.

Токовые нагрузки кабеля КГППЭнг(А)-HF 1х10

Допустимый ток при прокладке КГППЭнг(А)-HF 1х10 на воздухе - 68 Ампер.
Допустимый ток при прокладке в земле - 83 Ампер.
Допустимый ток односекундного короткого замыкания - 1.09 кА.
Сопротивление километра жилы - 1.91 Ом.

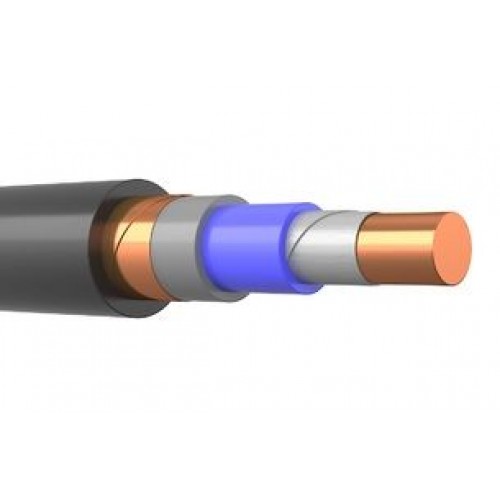

Конструкция кабеля КГППЭнг(А)-HF 1*10

1) Жила - медная многопроволочная круглая сечением 10 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение экранированного кабеля КГППЭнг(А)-HF 1х10

Кабель силовой медный , экранированный,безгалогенный КГППЭнг(А)-HF 1х10 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Допускается прокладка в земле (траншеях)
КГППЭнг(А)-HF-ХЛ 1*10 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
