КГППЭнг(А)-FRHF 5х300

  • Код Товара: 225221-05
  • Артикул товара: Mesk75988
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГППЭнг-FRHF 5х300

Описание товара

   КГППЭнг(А)-FRHF 5х300 - силовой экранированный гибкий огнестойкий кабель с пятью медными жилами сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,вэкране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГППЭнг-FRHF 5*300 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГППЭнг(А)-FRHF 5х300

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной полимерной композиции.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГППЭнг(А)-FRHF 5*300

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля огнестойкого силового КГППЭнг-FRHF 5х300 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГППЭнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности экранированного кабеля КГППЭнг(А)-FRHF 5*300 по ГОСТ 31565-2012: П1б.7.1.2.1.
Срок службы экранированного кабеля КГППЭнг(А)-FRHF 5х300 не менее 30 лет.

Токовые нагрузки кабеля КГППЭнг(А)-FRHF 5х300

Допустимый ток при прокладке КГППЭнг(А)-FRHF 5*300 на воздухе - 542 Ампер.
Допустимый ток при прокладке в земле - 533 Ампер.
Допустимый ток односекундного короткого замыкания - 33.49 кА.
Сопротивление километра жилы - 0.06 Ом.

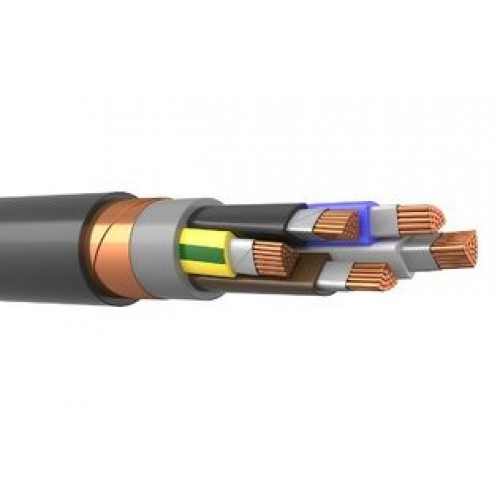

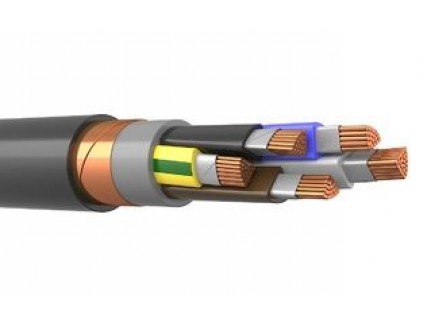

Конструкция кабеля КГППЭнг(А)-FRHF 5х300

1) Жила - медная многопроволочная круглая сечением 300 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 2.4 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение экранированного кабеля КГППЭнг(А)-FRHF 5х300

Кабель силовой медный , экранированный,огнестойкий КГППЭнг(А)-FRHF 5*300 используется для проднопроволочная круглаяладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара .Допускается прокладка в земле (траншеях)
КГППЭнг(А)-FRHF-ХЛ 5х300 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
