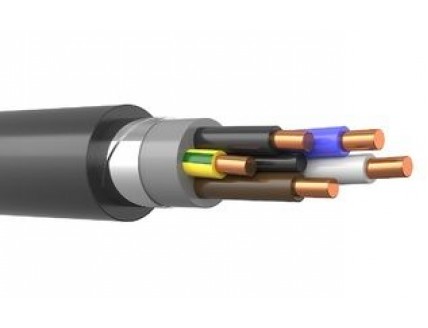

КГПБПнг(А)-HF 5х16

  • Код Товара: 218077-05
  • Артикул товара: Mesk75708
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГПБПнг-HF 5х16

Описание товара

   КГПБПнг(А)-HF 5х16 - силовой бронированный гибкий кабель с пятью медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГПБПнг-HF 5*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГПБПнг(А)-HF 5х16

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из безгалогенной полимерной композиции.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГПБПнг(А)-HF 5*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового КГПБПнг-HF 5х16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГПБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля КГПБПнг(А)-HF 5*16 по ГОСТ 31565-2012: П1б.7.1.2.1.
Срок службы бронированного кабеля КГПБПнг(А)-HF 5х16 не менее 30 лет.

Токовые нагрузки кабеля КГПБПнг(А)-HF 5х16

Допустимый ток при прокладке КГПБПнг(А)-HF 5*16 на воздухе - 84 Ампер.
Допустимый ток при прокладке в земле - 102 Ампер.
Допустимый ток односекундного короткого замыкания - 1.74 кА.
Сопротивление километра жилы - 1.21 Ом.

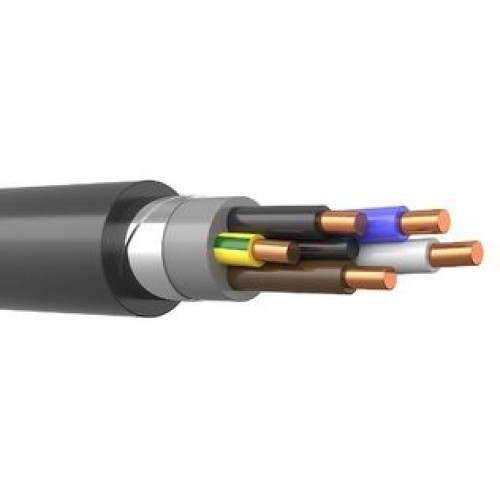

Конструкция кабеля КГПБПнг(А)-HF 5х16

1) Жила - медная многопроволочная круглая сечением 16 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение бронированного кабеля КГПБПнг(А)-HF 5х16

Кабель силовой медный ,безгалогенный,бронированный КГПБПнг(А)-HF 5*16 используется для проднопроволочная круглаяладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
КГПБПнг(А)-HF-ХЛ5х16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
