  • КГПБПнг(А)-HF 3х300+1х150

КГПБПнг(А)-HF 3х300+1х150

  • Код Товара: 218045-05
  • Артикул товара: Mesk75702
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГПБПнг-HF 3х300+1х150

Описание товара

   КГПБПнг(А)-HF 3х300+1х150 - силовой бронированный гибкий кабель с четырьмя медными жилами сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГПБПнг-HF 3*300+1*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГПБПнг(А)-HF 3х300+1х150

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из безгалогенной полимерной композиции.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГПБПнг(А)-HF 3*300+1*150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового КГПБПнг-HF 3х300+1х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГПБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля КГПБПнг(А)-HF 3*300+1*150 по ГОСТ 31565-2012: П1б.7.1.2.1.
Срок службы бронированного кабеля КГПБПнг(А)-HF 3х300+1х150 не менее 30 лет.

Токовые нагрузки кабеля КГПБПнг(А)-HF 3х300+1х150

Допустимый ток при прокладке КГПБПнг(А)-HF 3*300+1*150 на воздухе - 542 Ампер.
Допустимый ток при прокладке в земле - 533 Ампер.
Допустимый ток односекундного короткого замыкания - 33.49 кА.
Сопротивление километра жилы - 0.06 Ом.

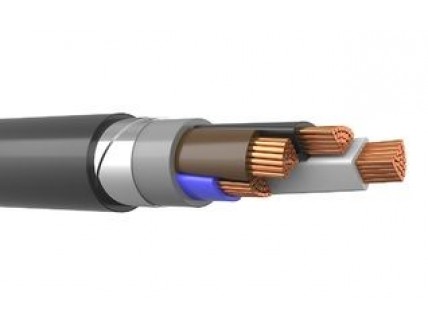

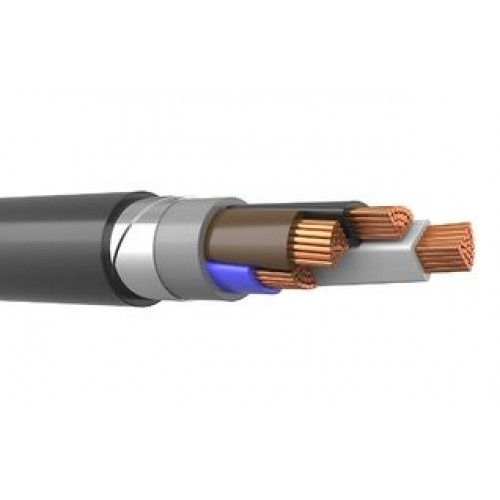

Конструкция кабеля КГПБПнг(А)-HF 3х300+1х150

1) Жила - медная многопроволочная круглая сечением 300 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 2.4 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение бронированного кабеля КГПБПнг(А)-HF 3х300+1х150

Кабель силовой медный ,безгалогенный,бронированный КГПБПнг(А)-HF 3*300+1*150 используется для проднопроволочная круглаяладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
КГПБПнг(А)-HF-ХЛ3х300+1х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
