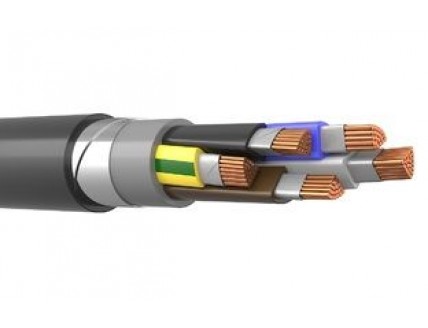

КГПБПнг(А)-FRHF 5х120

  • Код Товара: 217984-05
  • Артикул товара: Mesk75624
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: КГПБПнг-FRHF 5х120

Описание товара

   КГПБПнг(А)-FRHF 5х120 - силовой бронированный гибкий огнестойкий кабель с пятью медными жилами сечением 120 (Сто двадцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГПБПнг-FRHF 5*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГПБПнг(А)-FRHF 5х120

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из безгалогенной полимерной композиции.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГПБПнг(А)-FRHF 5*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля огнестойкого силового КГПБПнг-FRHF 5х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГПБПнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля КГПБПнг(А)-FRHF 5*120 по ГОСТ 31565-2012: П1б.7.1.2.1.
Срок службы безгалогенного кабеля КГПБПнг(А)-FRHF 5х120 не менее 30 лет.

Токовые нагрузки кабеля КГПБПнг(А)-FRHF 5х120

Допустимый ток при прокладке КГПБПнг(А)-FRHF 5х120 на воздухе - 302 Ампер.
Допустимый ток при прокладке в земле - 317 Ампер.
Допустимый ток односекундного короткого замыкания - 13.21 кА.
Сопротивление километра жилы - 0.16 Ом.

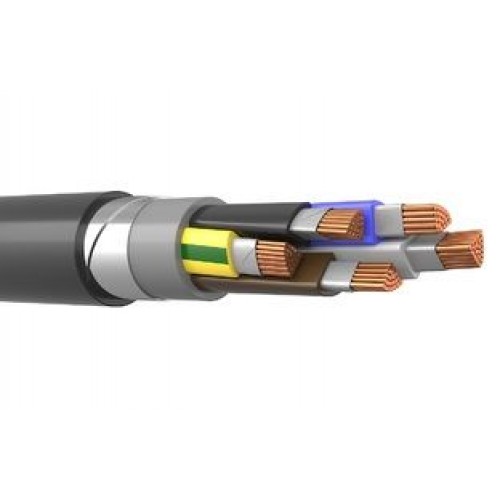

Конструкция кабеля КГПБПнг(А)-FRHF 5*120

1) Жила - медная многопроволочная круглая сечением 120 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.6 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение бронированного кабеля КГПБПнг(А)-FRHF 5х120

Кабель силовой медный,огнестойкий,безгалогенный,бронированный КГПБПнг(А)-FRHF 5х120 используется для проднопроволочная круглаяладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара .Допускается прокладка в земле (траншеях)
КГПБПнг(А)-FRHF-ХЛ 5*120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
