ВВГ-Пнг-LS 3х2,5 - сокращенная маркировка плоского силового кабеля с тремя медными жилами сечением два с половиной миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 3*2.5 .Кабель силовой плоский ВВГ-Пнг(А)-LS 3х2,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.Кабель ВВГ-Пнг-LS 3х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*2,5, NYY-O 3х2.5, CYKY 3х2,5, NYM 3*2.5.
Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69. Температуры эксплуатации от -50 до +50 градусов по Цельсию.Монтаж кабеля ВВГ-Пнг(А)-LS 3х2.5 производится при температуре не ниже -15 градусов.Минимальный радиус изгиба при прокладке - 91.8 миллиметров.Кабель ВВГ-Пнг(А)-LS 3х2,5 не распространяет горение при групповой прокладке по категории (А).Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 3*2.5 не приводит к снижению светопроницаемости более чем на 50%.Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.Продолжительность короткого замыкания не должна превышать 5 секунд.Предельная температура жил кабеля ВВГ-Пнг(А)-LS 3х2,5 по условию невозгорания при коротком замыкании - 400°С.Код ОКП - 35 3371.Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.Расчетная масса кабеля ВВГ-Пнг-LS 3х2.5 - 0.18 килограмм в метре.Наружный диаметр - 10.2 миллиметров.Срок службы кабеля ВВГ-Пнг(А)-LS 3*2,5 - не менее 30 лет с даты изготовления.Растягивающее усилие при монтаже не должно превышать 375 Ньютонов.
Допустимый ток при прокладке ВВГ-Пнг-LS 3х2,5 на воздухе: 27 Ампер.Допустимый ток при прокладке в земле: 36 Ампер.Допустимый ток односекундного короткого замыкания: 270 Ампер.Активное сопротивление жилы: 7.55 Ом на километр.
В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.Г - Не имеет брони.П - Плоская конструкция.нг - ПВХ пластикат пониженной пожарной опасности.(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.LS - Кабель имеет пониженное дымовыделение при горении (тлении). 3 - Количество токопроводящих жил. 2.5 - Сечение жил в квадратных миллиметрах.Также в маркировке встречаются следующие обозначения:(ок) - Жила выполнена в однопроволочном (монолитном) исполнении.(мк) - Жила выполнена в многопроволочном исполнении.(0,66) - Кабель рассчитан на напряжение 660 Вольт.(1) - Кабель рассчитан на напряжение 1000 Вольт.(N) - В кабеле имеется нулевая (синяя) жила.(PE) - В кабеле имеется желто-зеленая жила заземления.

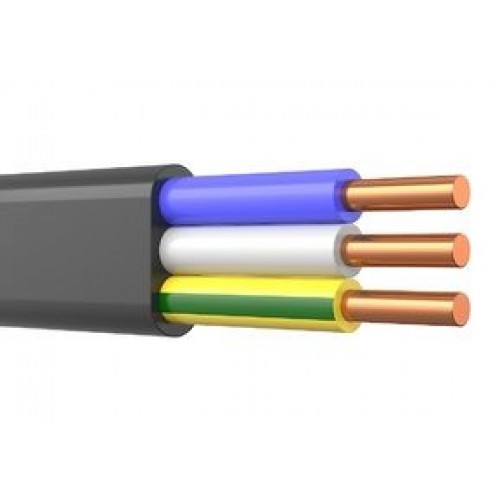

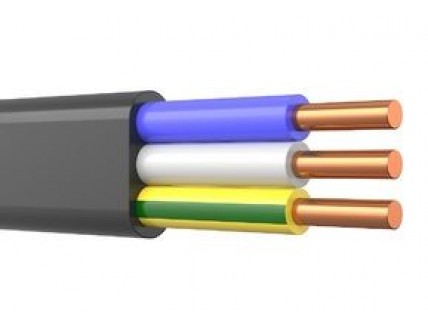

1. Жила - медная, 1 или 2 класса по ГОСТ 22483-77.2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены паралельно.3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Кабель силовой медный плоский ВВГ-Пнг-LS 3х2.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 36 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.Кабель ВВГ-Пнг-LS 3х2,5 используют для общепромышленного применения в том числе на атомных станциях.ВВГ-Пнг(А)-LS 3*2.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.
