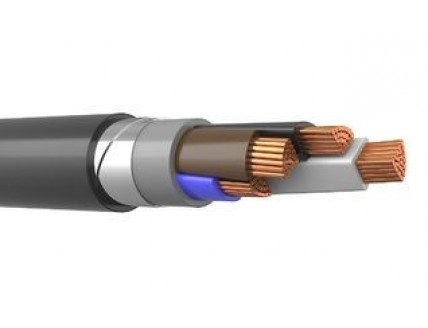

Кабель ВБбШвнг 3х70+1х35

Технические характеристики кабеля ВБбШвнг 3х70+1х35

Температуры эксплуатации кабеля силового ВБбШвнг 3*70+1*35 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 3х70+1х35 не менее 379,08 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 3х70+1х35 не должно превышать 14000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 3*70+1*35 - 42,12 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 3х70+1х35 - 3,64 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 3х70+1х35 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля бронированного ВБбШвнг 3*70+1*35

Допустимый ток при прокладке на воздухе - 211 Ампер.
Допустимый ток при прокладке в земле - 231 Ампер.
Допустимый ток короткого замыкания - 7,54 Ампер.
Активное сопротивление жилы - 0,28 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг 3х70+1х35

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
4 - количество медных жил.
70 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

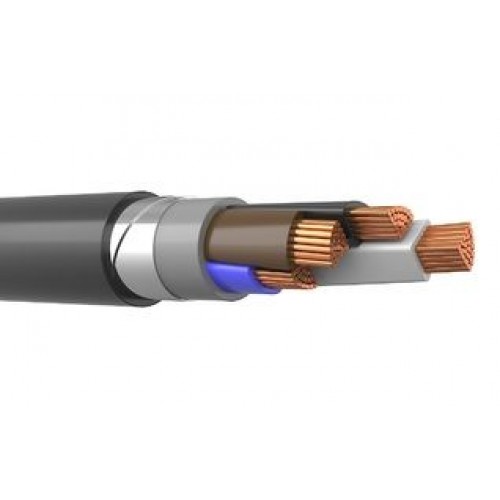

Конструкция кабеля ВБбШвнг 3х70+1х35

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля ВБбШвнг 3*70+1*35

Кабель силовой медный бронированный негорючий ВБбШвнг 3х70+1х35 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 231 Ампер.
Кабелем ВБбШвнг 3х70+1х35 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.
