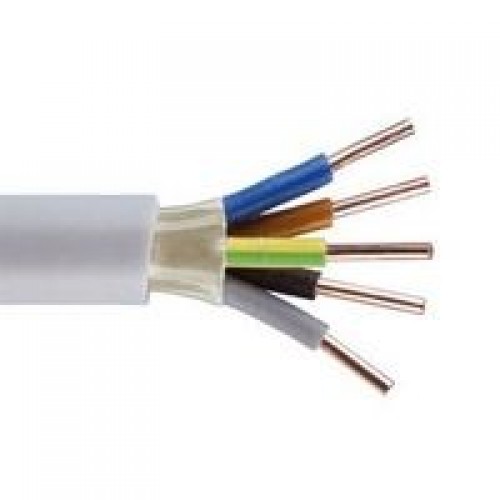

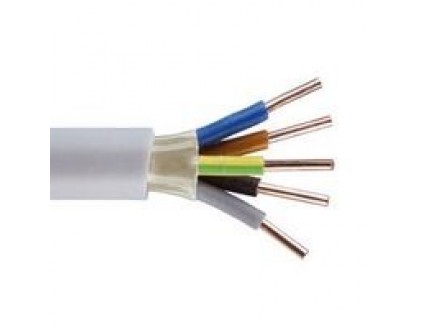

Кабель NYM 5х16

NYM 5х16 - кабель силовой с 5 медными жилами, сечением 16 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.

Характеристики кабеля NYM 5х16

Климатическое исполнение кабеля NYM 5*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 5х16: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 5х16 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 5*16 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 5х16: 186,4 миллиметров.
Масса кабеля NYM 5х16: 1,289 килограмм в метре.
Срок службы силового медного кабеля NYM 5*16 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 5х16: 23,3 миллиметров.

Токовые нагрузки кабеля NYM 5х16

Допустимый ток кабеля NYM 5*16: 79 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 1,2 Ом в километре.

Расшифровка маркировки NYM 5х16

N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
5 - количество медных жил.
16 - сечение жилы в квадратных миллиметрах.

Конструкция кабеля NYM 5х16

1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.

Применение кабеля NYM 5*16

Кабель медный силовой NYM 5х16 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
