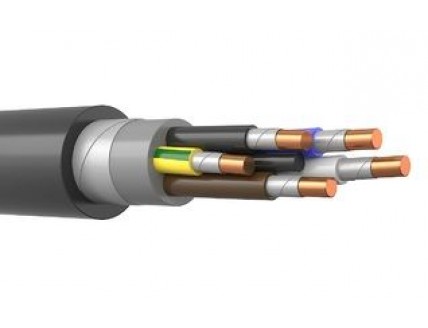

Кабель КВВГнг-FRLS 5х6

КВВГнг-FRLS 5х6 - сокращенная маркировка кабеля контрольного огнестойкого с 5 жилами сечением 6 квадратных миллиметров в огнестойкой изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГнг(А)-FRLS 5*6 .

Характеристики кабеля КВВГнг-FRLS 5х6

Вид климатического исполнения: В, пятая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГнг-FRLS 5х6: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГнг-FRLS 5*6 не должна превышать 98%.
Монтаж контрольного огнестойкого кабеля КВВГнг(А)-FRLS 5х6 производится при температуре не ниже -15°С.
Кабели КВВГнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГнг-FRLS 5х6: 78 миллиметров.
Образование дыма при горении (тлении) контрольного огнестойкого кабеля КВВГнг-FRLS 5*6 не приводит к снижению проницания света более чем на 50%.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.1.2.2.2.
Вес кабеля КВВГнг-FRLS 5х6: 0,43 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного огнестойкого КВВГнг(А)-FRLS 5х6: 116 литров на километр.
Сопротивление изоляции жил: 6 Момхкм.
Теплота сгорания горючей массы кабеля КВВГнг-FRLS 5*6: 3396 МДж/км.
Наружный диаметр кабеля контрольного КВВГнг-FRLS 5х6: 15,7 миллиметров.
Срок службы КВВГнг-FRLS 5х6 не менее 30 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГнг(А)-FRLS 5*6: 3,06 Ом на километр.

Расшифровка маркировки КВВГнг(А)-FRLS 5х6

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
FR - кабель стоек к воздействию открытого огня.
LS - имеет низкое выделение дыма.
5 - количество медных токопроводящих жил.
6 - сечение жил в квадратных миллиметрах.

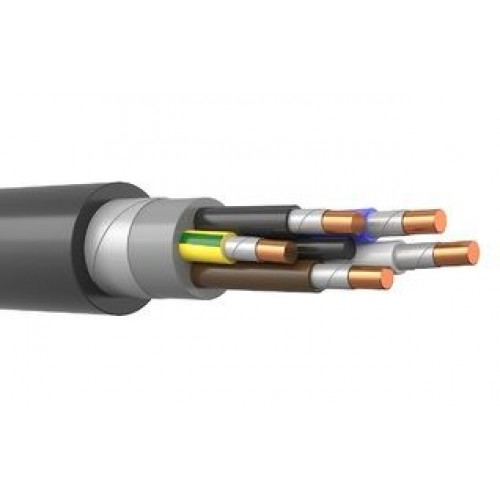

Конструкция кабеля контрольного КВВГнг-FRLS 5х6

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77. 2) Изоляция - из негорючего ПВХ пластиката.
3) Термический барьер - из двух слюдосодержащих лент.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГнг-FRLS 5*6

Контрольный огнестойкий кабель КВВГнг-FRLS 5х6 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГнг(А)-FRLS 5*6 применяют в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах, кроме класса В1.
