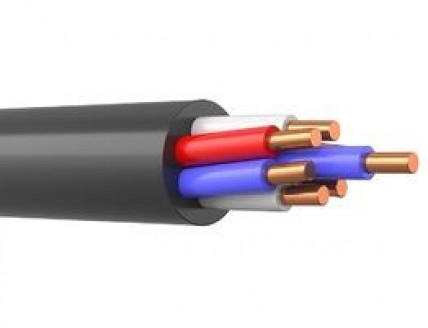

Кабель КВВГнг 7х2,5

КВВГнг 7х2,5 - сокращенная маркировка кабеля контрольного с 7 медными жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВВГнг(А) 7*2.5. Кабель КВВГнг 7х2,5 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВВГнг 7х2,5

Вид климатического исполнения контрольного кабеля КВВГнг 7*2.5 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг 7х2,5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг 7х2.5 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг 7*2,5: 72 миллиметров
Прокладка контрольного кабеля КВВГнг 7х2,5 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг 7х2.5: 0,6 миллиметров.
Вес кабеля КВВГнг 7*2,5: 0,31 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг 7х2.5: 12 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГнг 7х2,5

Активное сопротивление жилы: 7,55 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГнг(А) 7*2.5

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
7 - количество медных жил.
2,5 - сечение жил в квадратных миллиметрах.

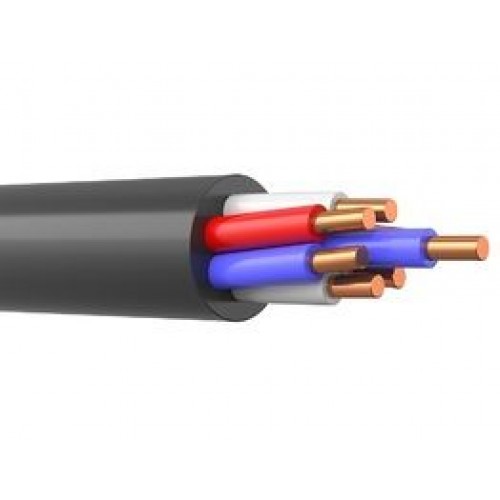

Конструкция контрольного кабеля КВВГнг 7х2,5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
4) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГнг 7х2,5

Кабель контрольный негорючий КВВГнг 7*2,5 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг 7х2.5 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
