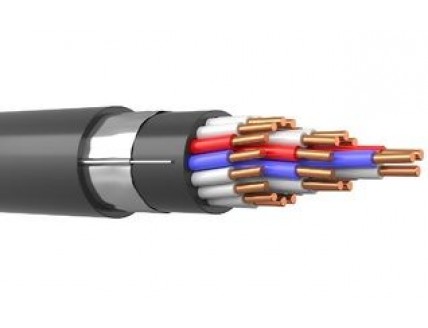

Кабель КВВГЭ 61х1

Характеристики кабеля КВВГЭ 61х1

Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭ 61*1: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭ 61х1 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭ 61х1 производится при температуре не ниже -15°С.
Минимальный радиус изгиба КВВГЭ 61*1: 148,8 миллиметров.
Масса кабеля КВВГЭ 61х1: 1,319 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭ 61х1: 586 литров на километр.
Сопротивление изоляции жил: 10 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭ 61*1: 17198 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭ 61х1: 25,9 миллиметров.
Срок службы КВВГЭ 61х1 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭ 61*1: 18,9 Ом на километр.

Расшифровка маркировки КВВГЭ 61х1

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
61 - количество медных токопроводящих жил.
1 - сечение жил в квадратных миллиметрах.

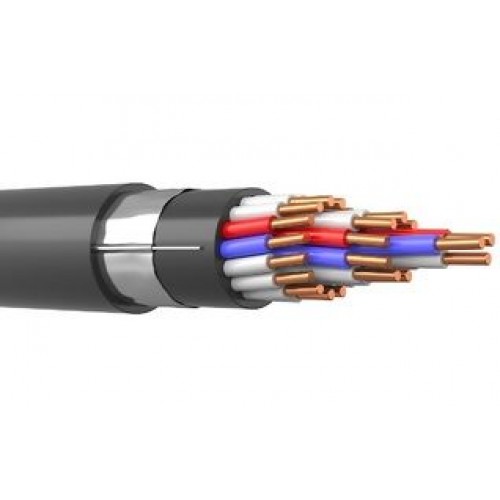

Конструкция кабеля контрольного КВВГЭ 61х1

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Экран - из медной фольги.
4) Оболочка - ПВХ пластиката.

Применение кабеля КВВГЭ 61*1

Контрольный экранированный кабель КВВГЭ 61х1 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭ 61х1 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
