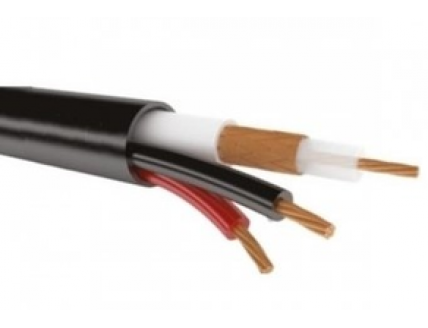

Кабель КВК-П-3 2х0,75

Расшифровка маркировки КВК-П-3 2*0,75

К - кабель.
В - для систем видеонаблюдения.
К - комбинированный.
П - оболочка из сшитого полиэтилена.
3 - модель радиочастотного кабеля (РК 75-3-32 или аналог).
2 - количество питающих жил.
0,75 - сечение питающих жил в мм2.

Технические характеристики кабеля комбинированного КВК-П-3 2х0,75

Климатические исполнение кабеля комбинированного для видеонаблюдения - УХЛ, категории размещения 2,3,4 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50 до +70С.
Наружный диаметр кабеля КВК-П-3 2*0,75 равен 10,5 мм.
Диаметр изоляции радиочастотного проводника 2,7 мм.
Коэффициент затухания радиочастотного проводника при f=6 МГц, равен 2,9 дБ/100 м.
Масса комбинированного кабеля КВК-П-3 2х0,75 66 кгкм.
Электрическое сопротивление питающих жил постоянному току при 20 градусах Цельсия и длине 1 км., не более 25,5 Омкм.

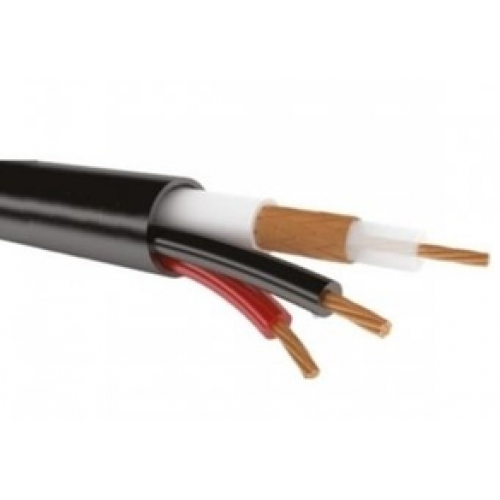

Конструкция кабеля КВК-П-3 2*0.75

1) Внутренний радиочастотный проводник - медный однопроволочный диаметром 1х0,60 мм.
2) Изоляция радиочастотного проводника - сплошной полиэтилен диаметром 2,7 мм.
3) Внешний радиочастотный проводник - в виде оплетки из медной проволоки с плотностью оплетки 88-92%.
4) Модель радиочастотного кабеля - РК 75-3-32 или аналог.
5) Питающие жилы - два изолированных проводника сечением 0,75 мм2 каждый.
6) Внешняя оболочка - из СПЭ.

Применение кабеля комбинированного КВК-П-3 2х0.75

Кабель комбинированный КВК-П-3 2*0,75 предназначен для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания, используют КВК-П-3 2х0,75 для наружной (уличной) прокладки в диапазоне температур от -60 до +70.
