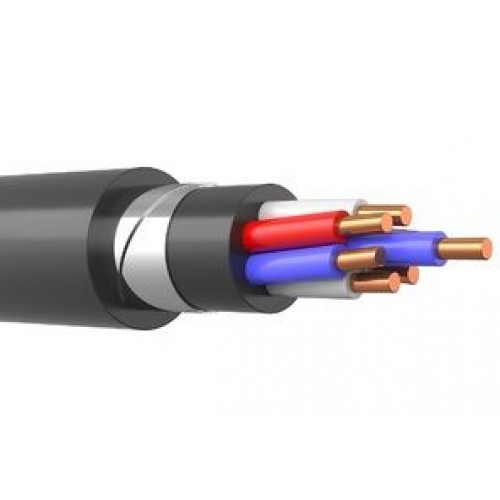

Кабель КВБбШвнг-LS 7х4

Код Товара: 216854-05
Артикул товара: Mesk23164
Наличие: В наличии

0.00р.

*Цену и наличие товаров уточняйте у менеджеров компании

Кол-во

Описание товара

Описание

КВБбШвнг-LS 7х4 - сокращенная маркировка кабеля контрольного бронированного с 7 медными жилами сечением 4 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВБбШвнг(А)-LS 7*4 . Кабель КВБбШвнг-LS 7х4 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВБбШвнг-LS 7х4

Вид климатического исполнения контрольного кабеля КВБбШвнг-LS 7*4 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля бронированного КВБбШвнг(А)-LS 7х4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШвнг-LS 7х4 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВБбШвнг(А)-LS 7*4: 84 миллиметров
Прокладка контрольного бронированного кабеля КВБбШвнг-LS 7х4 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШвнг(А)-LS 7х4: 0,7 миллиметров.
Масса кабеля КВБбШвнг-LS 7*4: 0,44 килограмм в метре.
Выделение дыма при горении и тлении кабелей КВБбШвнг-LS не приводят к снижению проницания света более чем на 50%.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШвнг(А)-LS 7х4: 14 миллиметров.
Срок службы не менее 30 лет с даты изготовления.

Токовые нагрузки контрольного бронированного кабеля КВБбШвнг-LS 7х4

Активное сопротивление жилы: 4,65 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШвнг(А)-LS 7*4

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушки между броней и внутренней оболочкой.
Шв - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
LS - пониженное выделение дыма при горении.
7 - количество медных жил.
4 - сечение жил в квадратных миллиметрах.

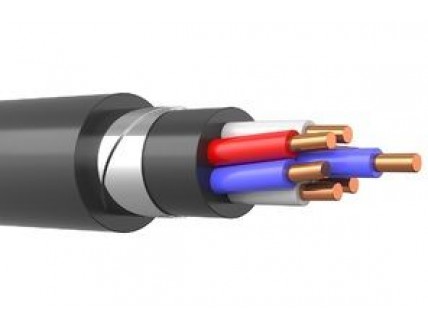

Конструкция контрольного кабеля КВБбШвнг-LS 7х4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма.
3) Внутренняя оболочка - из бездымного ПВХ пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля КВБбШвнг-LS 7х4

Кабель контрольный бронированный негорючий КВБбШвнг(А)-LS 7*4 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШвнг-LS 7х4 прокладывают в траншеях (в земле), каналах, тоннелях,помещениях, в условиях агрессивной среды, на открытом воздухе.
