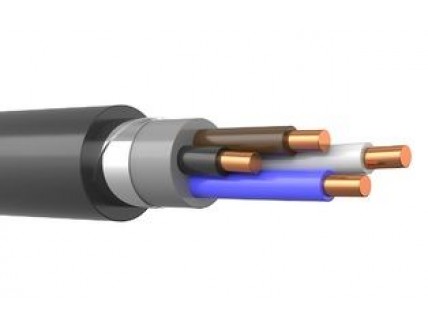

Кабель КВБбШвнг 4х1,5

КВБбШвнг 4х1,5 - сокращенная маркировка кабеля контрольного бронированного с 4 медными жилами сечением 1,5 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВБбШвнг(А) 4*1.5 . Кабель КВБбШвнг 4х1,5 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВБбШвнг 4х1.5

Вид климатического исполнения контрольного кабеля КВБбШвнг 4*1,5 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля бронированного КВБбШвнг 4х1.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШвнг 4*1,5 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВБбШвнг 4х1.5: 55,2 миллиметров
Прокладка контрольного бронированного кабеля КВБбШвнг 4х1,5 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШвнг 4*1.5: 0,6 миллиметров.
Масса кабеля КВБбШвнг 4х1,5: 0,15 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШвнг 4*1,5: 9,2 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного бронированного кабеля КВБбШвнг 4х1.5

Активное сопротивление жилы: 12,6 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШвнг(А) 4*1,5

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушки между броней и внутренней оболочкой.
Шв - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
4 - количество медных жил.
1,5 - сечение жил в квадратных миллиметрах.

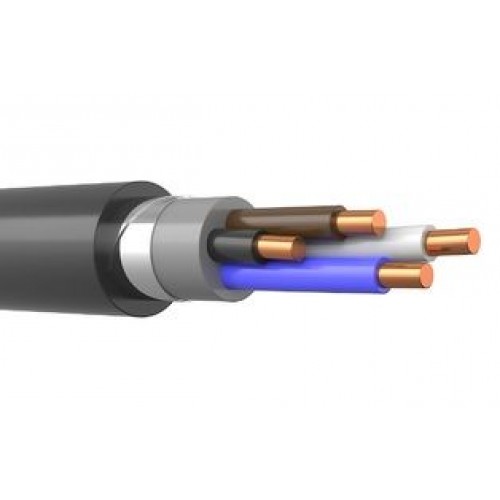

Конструкция контрольного кабеля КВБбШвнг 4х1.5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВБбШвнг 4х1,5

Кабель контрольный бронированный негорючий КВБбШвнг 4*1.5 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШвнг 4х1,5 прокладывают в траншеях (в земле), каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе.
