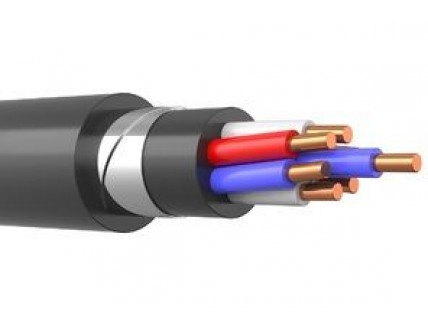

Кабель КВБбШв 7х6

Характеристики кабеля КВБбШв 7х6

Вид климатического исполнения контрольного бронированного кабеля КВБбШв 7х6 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВБбШв 7*6: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШв 7х6 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного бронированного КВБбШв 7х6: 93 миллиметров
Прокладка бронированного контрольного кабеля КВБбШв 7*6 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШв 7х6: 0,7 миллиметров.
Вес кабеля КВБбШв 7х6: 0,69 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШв 7*6: 17,825 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВБбШв 7х6

Активное сопротивление жилы: 3,06 Ом на километр.
Сопротивление изоляции жилы: 6 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШв 7х6

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из двух стальных оцинкованных лент.
б - не имеет подушки под броней.
Шв - оболочка из ПВХ пластиката.
7 - количество медных жил.
6 - сечение жил в квадратных миллиметрах.

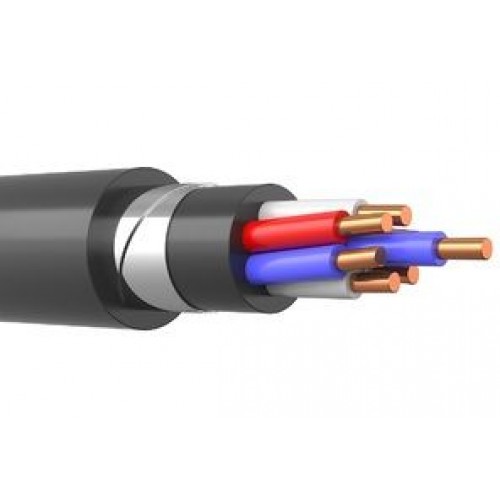

Конструкция контрольного кабеля КВБбШв 7*6

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Броня - из двух стальных лент.
4) Оболочка (внешняя и внутренняя) - из ПВХ пластиката.

Применение кабеля КВБбШв 7х6

Кабель контрольный бронированный КВБбШв 7х6 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШв 7*6 прокладывают в каналах, тоннелях, траншеях (в земле), в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
