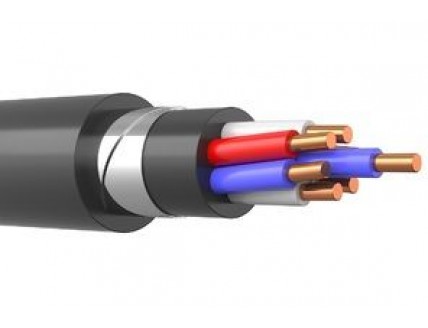

Кабель КВБбШв 7х4

КВБбШв 7х4 - кабель контрольный бронированный с 7 медными жилами, сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката, с бронёй из двух стальных оцинкованных лент. Кабель КВБбШв 7*4 соответствует требованиям ГОСТ 1508-78.

Характеристики кабеля КВБбШв 7х4

Вид климатического исполнения контрольного бронированного кабеля КВБбШв 7х4 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВБбШв 7*4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШв 7х4 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного бронированного КВБбШв 7х4: 84 миллиметров
Прокладка бронированного контрольного кабеля КВБбШв 7*4 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШв 7х4: 0,7 миллиметров.
Вес кабеля КВБбШв 7х4: 0,506 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШв 7*4: 16,1 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВБбШв 7х4

Активное сопротивление жилы: 4,65 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШв 7х4

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из двух стальных оцинкованных лент.
б - не имеет подушки под броней.
Шв - оболочка из ПВХ пластиката.
7 - количество медных жил.
4 - сечение жил в квадратных миллиметрах.

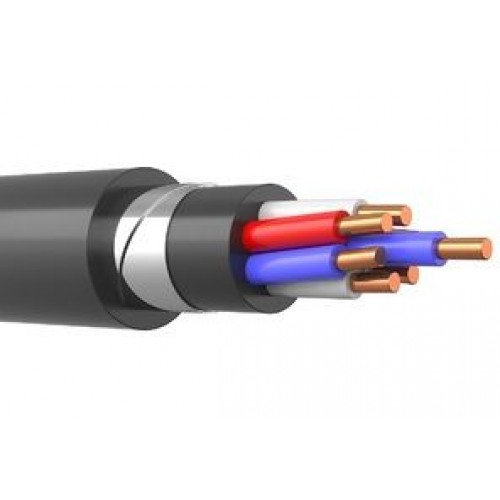

Конструкция контрольного кабеля КВБбШв 7*4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Броня - из двух стальных лент.
4) Оболочка (внешняя и внутренняя) - из ПВХ пластиката.

Применение кабеля КВБбШв 7х4

Кабель контрольный бронированный КВБбШв 7х4 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШв 7*4 прокладывают в каналах, тоннелях, траншеях (в земле), в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
