Кабель КПГСН 3х240+1х120

Расшифровка маркировки КПГСН 3х240+1х120

К - кабель.
ПГ - повышенной гибкости.
С - сердечник.
Н - не распространяющий горение
4 -количество токонесущих жил.
240 -сечение жил в мм2.

Технические характеристики кабеля КПГСН 3*240+1*120

Вид климатического исполнение У категория размещения - 1, 2, 3, 5 по ГОСТ 15150-69.
Температура эксплуатации от -30 до +50 градусов Цельсия.
Температура нагрева жил при эксплуатации не должна превышать 75 градусов.
Класс пожарной опасности кабеля с сердечником КПГСН 3х240+1х120 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы негорючего кабеля КПГСН 3х240+1х120 не менее 4 лет.

Токовые нагрузки кабеля КПГСН 3*240+1*120

Допустимый ток при прокладке КПГСН 3х240+1х120 на воздухе - 560 Ампер.
Сопротивление километра жилы - 0.08 Ом.

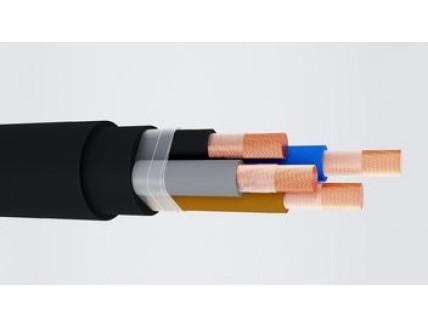

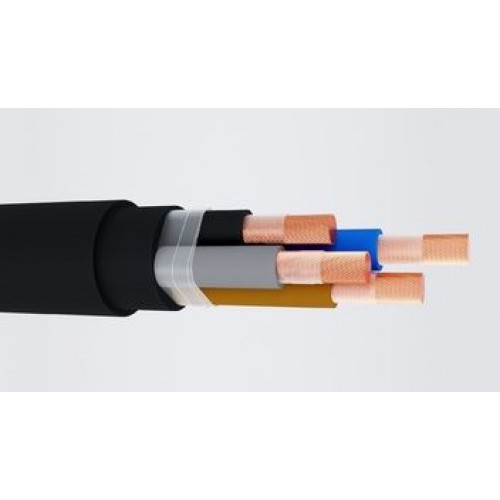

Конструкция кабеля КПГСН 3х240+1х120

1) Жила - скрученная из медных или медных лужёных проволок сечением 240 мм2.
2) Изоляция - из изоляционной резины,толщиной 2.4 мм.
3) Оболочка - из маслостойкой резины не распространяющей горение.
4) Обмотка - из полиэтилентерефталатной пленки марки.
5) Сердечник - из полиэфирных нитей в оболочке из резины.

Применение кабеля повышенной гибкости КПГСН 3*240+1*120

Кабель повышенной гибкости, медный, с сердечником не распространяющий горение КПГСН 3х240+1х120 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.
