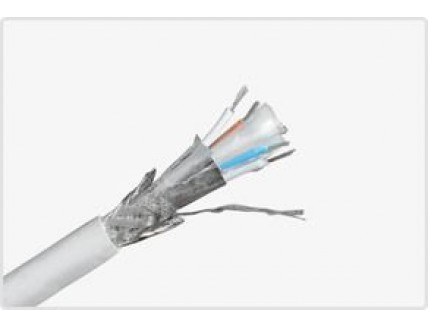

Кабель КИПвЭВнг(А)-LS 2х2х0,78

КИПвЭВнг(А)-LS 2х2х0,78 - кабель для промышленного интерфейса RS-485 c 4 медными лужеными многопроволочными жилами общим диаметром 0,78 миллиметров, в полиэтиленовой изоляции в общем экране из алюмолавсановой ленты с контактным проводником и оплёткой из медных лужёных проволок плотностью 88-92%, в оболочке из ПВХ пластиката с пониженной пожарной опасностью и низким выделением дыма.

Технические характеристики кабеля КИПвЭВнг(А)-LS 2х2х0.78

Эксплуатируется кабель КИПвЭВнг(А)-LS 2*2*0,78 при температурах от -50 до +70°С.
Монтаж производится при температуре не ниже -10°С.
Радиус изгиба при монтаже не должен быть не менее 106 мм.
Расчетная масса кабеля КИПвЭВнг-LS 2х2х0.78 равна 117,6 килограмм в километре.
Наружный диаметр составляет 10,6 мм.
Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более 5,9 Ом на 100 метров.
Асимметрия сопротивления постоянному току проводников в паре не более 3%.
Волновое сопротивление на частоте 1 МГц равно 120(± 12) Ом.
Электрическая ёмкость пары в кабеле КИПвЭВнг(А)-LS 2х2х0,78 не более 42 пикофарад в метре.
Коэффициент затухания при частоте 1 МГц при температуре 20 °C, не более 1,65 децибел на 100 метров.

Расшифровка маркировки КИПвЭВнг(А)-LS 2*2*0.78

К - кабель.
И - для интерфейса RS-485.
Пв - изоляция из вспененного полиэтилена.
Э - наличие экрана.
В - оболочка из ПВХ.
нг - не распространяет горение.
(А) - индекс пожарной безопасности.
LS - низкое выделение дыма при нагреве.
2 - количество симметричных парных скруток.
2 - количество жил в скрутке.
0,78 - суммарный диаметр многопроволочной жилы.

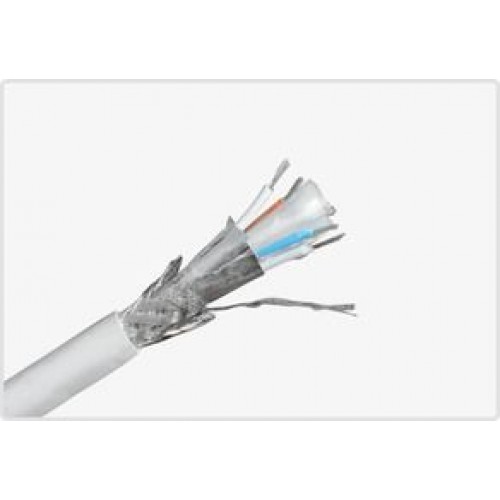

Конструкция кабеля КИПвЭВнг(А)-LS 2х2х0,78

1) Жила - многопроволочная, состоит из 7 медных луженых проволок диаметром 0,26мм каждая.
2) Изоляция - из вспененного (пористого) полиэтилена.
3) Экран - из алюмолавсановой ленты с контактным проводником из медной луженой проволоки.
4) Оплетка - из медных лужёных проволок плотностью 88-92%
5) Оболочка - из ПВХ пластиката не распространяющего горение при групповой прокладке с низким выделением дыма.

Применение кабеля КИПвЭВнг(А)-LS 2х2х0.78

Кабель симметричной парной скрутки КИПвЭВнг(А)-LS 2*2*0,78 предназначен для стационарного монтажа в системах сбора данных использующих интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A.
КИПвЭВнг-LS 2х2х0.78 применяют внутри и вне помещений при условии защиты от прямых солнечных лучей и атмосферных осадков.
