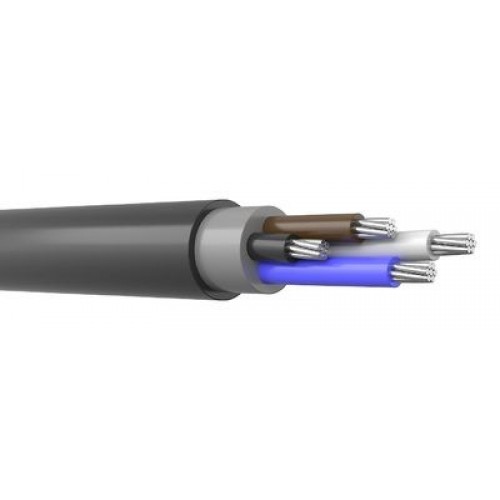

Кабель АВВГнг 3х25+1х16

Технические характеристики кабеля АВВГнг 3х25+1х16

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А) 3*25+1*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг 3х25+1х16 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А) 3х25+1х16 не должна превышать 98%.
Монтаж кабеля АВВГнг 3*25+1*16 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг 3х25+1х16 должен быть не менее 242,1 миллиметров.
Растягивающее усилие при прокладке АВВГнг 3х25+1х16 не должно превышать 3000 Ньютонов.
Расчетная масса кабеля АВВГнг 3*25+1*16 составляет 1,1 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг 3х25+1х16 равен 26,9 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг 3х25+1х16 на воздухе: 92 Ампер.

Расшифровка маркировки АВВГнг(А) 3*25+1*16

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
4 - количество алюминиевых жил.
25 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

Конструкция кабеля АВВГнг 3х25+1х16

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля АВВГнг 3х25+1х16

Кабель силовой алюминиевый АВВГнг 3*25+1*16 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 106 Ампер.
АВВГнг 3х25+1х16 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
