Теги: АВБШв 5х70

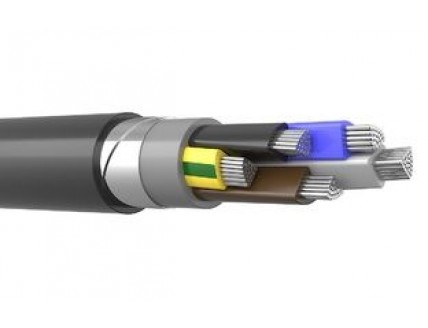

АВБШв 5х70 - кабель силовой бронированный с 5 алюминиевыми жилами сечением 70 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*70 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.Минимальная температура эксплуатации АВБШв 5х70: -50°С.Максимальная температура эксплуатации кабеля АВБШв 5*70: +50°С.Эксплуатируется кабель АВБШв 5х70 при влажности воздуха до 98%.Минимальный радиус изгиба при монтаже: 327,6 миллиметров.Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х70 не должно превышать 10500 Ньютонов.Длительно допустимая температура нагрева жил АВБШв 5*70: 70 градусов.Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.Предельная температура нагрева жил АВБШв 5х70 при условии невозгорания: 350 градусов.Наружный диаметр силового бронированного кабеля АВБШв 5х70: 39,74 миллиметров.Срок службы 30 лет с даты изготовления.Расчетная масса кабеля АВБШв 5х70: 2,73 килограмм в метре.
Допустимый ток при прокладке на воздухе: 176 Ампер.Допустимый ток при прокладке кабеля бронированного АВБШв 5х70 в земле: 184 Ампер.Допустимый ток короткого замыкания: 4950 Ампер.Активное сопротивление жилы: 0,46 Ом на километр.
А - алюминиевая токопроводящая жила.В - изоляция из ПВХ пластиката.Б - броня из стальных оцинкованных лент.Шв - оболочка выполнена из поливинилхлорида. 5 - количество токонесущих жил. 70 - сечение жилы в квадратных миллиметрах.Также в маркировке могут присутствовать следующие обозначения:(ож) или (ок) - однопроволочное исполнение жил.(мс), (мк) или (мж) - многопроволочное исполнение жилы.(0,66) - номинальное напряжение 660 Вольт.(1,0) - номинальное напряжение 1000 Вольт.
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.Изоляция - из ПВХ пластиката различных цветов.Внутренняя оболочка - из поливинилхлорида.Броня - из двух стальных оцинкованных лент.Наружная оболочка - из ПВХ пластиката.
Кабель алюминиевый силовой бронированный АВБШв 5х70 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 184 Ампер.Кабелем АВБШв 5*70 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
