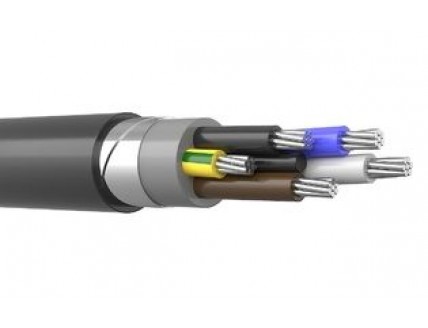

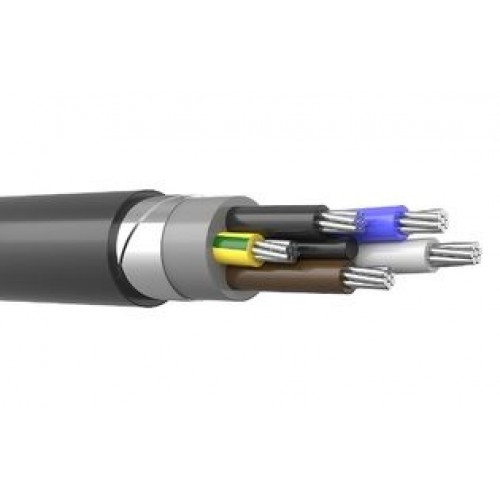

Кабель АВБШв 5х50

Технические характеристики кабеля АВБШв 5*50

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*50 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 5х50: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 5*50: +50°С.
Эксплуатируется кабель АВБШв 5х50 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 293,4 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х50 не должно превышать 7500 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 5*50: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 5х50 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 5х50: 35,59 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 5х50: 2,15 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 5*50

Допустимый ток при прокладке на воздухе: 139 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 5х50 в земле: 150 Ампер.
Допустимый ток короткого замыкания: 3380 Ампер.
Активное сопротивление жилы: 0,64 Ом на километр.

Расшифровка маркировки АВБШв 5х50

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
5 - количество токонесущих жил.
50 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

Конструкция кабеля АВБШв 5*50

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 5х50

Кабель алюминиевый силовой бронированный АВБШв 5х50 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 150 Ампер.
Кабелем АВБШв 5*50 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
