Теги: АВБШв 5х4
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*4 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.Минимальная температура эксплуатации АВБШв 5х4: -50°С.Максимальная температура эксплуатации кабеля АВБШв 5*4: +50°С.Эксплуатируется кабель АВБШв 5х4 при влажности воздуха до 98%.Минимальный радиус изгиба при монтаже: 153,9 миллиметров.Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х4 не должно превышать 600 Ньютонов.Длительно допустимая температура нагрева жил АВБШв 5*4: 70 градусов.Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.Предельная температура нагрева жил АВБШв 5х4 при условии невозгорания: 350 градусов.Наружный диаметр силового бронированного кабеля АВБШв 5х4: 18,67 миллиметров.Срок службы 30 лет с даты изготовления.Расчетная масса кабеля АВБШв 5х4: 0,54 килограмм в метре.
Допустимый ток при прокладке на воздухе: 30 Ампер.Допустимый ток при прокладке кабеля бронированного АВБШв 5х4 в земле: 39 Ампер.Допустимый ток короткого замыкания: 290 Ампер.Активное сопротивление жилы: 7,9 Ом на километр.
А - алюминиевая токопроводящая жила.В - изоляция из ПВХ пластиката.Б - броня из стальных оцинкованных лент.Шв - оболочка выполнена из поливинилхлорида. 5 - количество токонесущих жил. 4 - сечение жилы в квадратных миллиметрах.Также в маркировке могут присутствовать следующие обозначения:(ож) или (ок) - однопроволочное исполнение жил.(мс), (мк) или (мж) - многопроволочное исполнение жилы.(0,66) - номинальное напряжение 660 Вольт.(1,0) - номинальное напряжение 1000 Вольт.

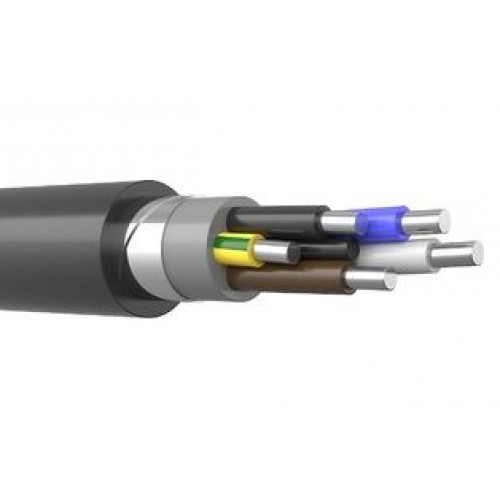

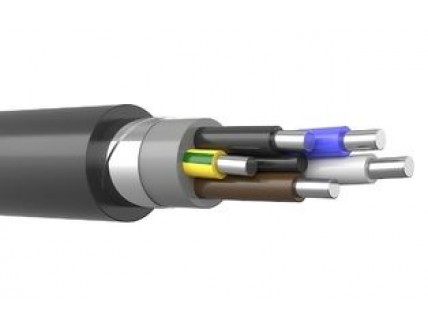

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.Изоляция - из ПВХ пластиката различных цветов.Внутренняя оболочка - из поливинилхлорида.Броня - из двух стальных оцинкованных лент.Наружная оболочка - из ПВХ пластиката.
Кабель алюминиевый силовой бронированный АВБШв 5х4 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 39 Ампер.Кабелем АВБШв 5*4 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
