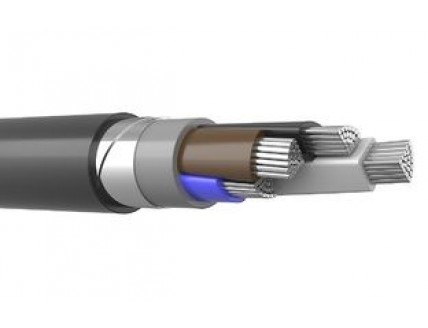

АВБШв 3х70+1х35 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 70 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 3*70+1*35 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.Минимальная температура эксплуатации АВБШв 3х70+1х35: -50°С.Максимальная температура эксплуатации кабеля АВБШв 3*70+1*35: +50°С.Эксплуатируется кабель АВБШв 3х70+1х35 при влажности воздуха до 98%.Минимальный радиус изгиба при монтаже: 292,5 миллиметров.Растягивающее усилие при прокладке кабеля бронированного АВБШв 3х70+1х35 не должно превышать 8400 Ньютонов.Длительно допустимая температура нагрева жил АВБШв 3*70+1*35: 70 градусов.Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.Предельная температура нагрева жил АВБШв 3х70+1х35 при условии невозгорания: 350 градусов.Наружный диаметр силового бронированного кабеля АВБШв 3х70+1х35: 35,49 миллиметров.Срок службы 30 лет с даты изготовления.Расчетная масса кабеля АВБШв 3х70+1х35: 2,23 килограмм в метре.
Допустимый ток при прокладке на воздухе: 176 Ампер.Допустимый ток при прокладке кабеля бронированного АВБШв 3х70+1х35 в земле: 184 Ампер.Допустимый ток короткого замыкания: 4950 Ампер.Активное сопротивление жилы: 0,46 Ом на километр.
А - алюминиевая токопроводящая жила.В - изоляция из ПВХ пластиката.Б - броня из стальных оцинкованных лент.Шв - оболочка выполнена из поливинилхлорида. 4 - количество токонесущих жил. 70 - сечение жилы в квадратных миллиметрах.Также в маркировке могут присутствовать следующие обозначения:(ож) или (ок) - однопроволочное исполнение жил.(мс), (мк) или (мж) - многопроволочное исполнение жилы.(0,66) - номинальное напряжение 660 Вольт.(1,0) - номинальное напряжение 1000 Вольт.
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.Изоляция - из ПВХ пластиката различных цветов.Внутренняя оболочка - из поливинилхлорида.Броня - из двух стальных оцинкованных лент.Наружная оболочка - из ПВХ пластиката.
Кабель алюминиевый силовой бронированный АВБШв 3х70+1х35 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 184 Ампер.Кабелем АВБШв 3*70+1*35 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
