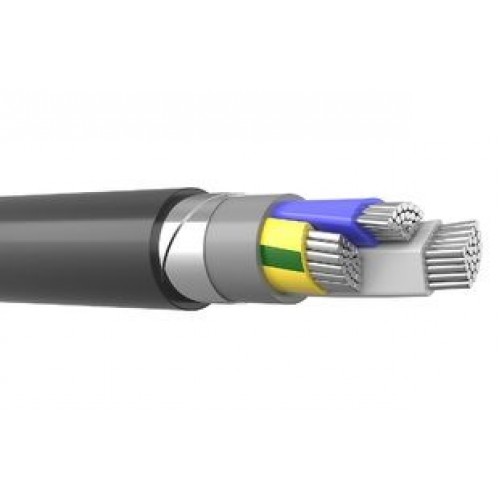

АВБШв 3х120 - кабель силовой бронированный с 3 алюминиевыми жилами сечением 120 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.
Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 3*120 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.Минимальная температура эксплуатации АВБШв 3х120: -50°С.Максимальная температура эксплуатации кабеля АВБШв 3*120: +50°С.Эксплуатируется кабель АВБШв 3х120 при влажности воздуха до 98%.Минимальный радиус изгиба при монтаже: 316,8 миллиметров.Растягивающее усилие при прокладке кабеля бронированного АВБШв 3х120 не должно превышать 10800 Ньютонов.Длительно допустимая температура нагрева жил АВБШв 3*120: 70 градусов.Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.Предельная температура нагрева жил АВБШв 3х120 при условии невозгорания: 350 градусов.Наружный диаметр силового бронированного кабеля АВБШв 3х120: 38,44 миллиметров.Срок службы 30 лет с даты изготовления.Расчетная масса кабеля АВБШв 3х120: 2,68 килограмм в метре.
Допустимый ток при прокладке на воздухе: 253 Ампер.Допустимый ток при прокладке кабеля бронированного АВБШв 3х120 в земле: 252 Ампер.Допустимый ток короткого замыкания: 8660 Ампер.Активное сопротивление жилы: 0,27 Ом на километр.
А - алюминиевая токопроводящая жила.В - изоляция из ПВХ пластиката.Б - броня из стальных оцинкованных лент.Шв - оболочка выполнена из поливинилхлорида. 3 - количество токонесущих жил. 120 - сечение жилы в квадратных миллиметрах.Также в маркировке могут присутствовать следующие обозначения:(ож) или (ок) - однопроволочное исполнение жил.(мс), (мк) или (мж) - многопроволочное исполнение жилы.(0,66) - номинальное напряжение 660 Вольт.(1,0) - номинальное напряжение 1000 Вольт.
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.Изоляция - из ПВХ пластиката различных цветов.Внутренняя оболочка - из поливинилхлорида.Броня - из двух стальных оцинкованных лент.Наружная оболочка - из ПВХ пластиката.
Кабель алюминиевый силовой бронированный АВБШв 3х120 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 252 Ампер.Кабелем АВБШв 3*120 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
