Кабель АВБШв 2х10

Технические характеристики кабеля АВБШв 2*10

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 2*10 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 2х10: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 2*10: +50°С.
Эксплуатируется кабель АВБШв 2х10 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 150,3 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 2х10 не должно превышать 600 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 2*10: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 2х10 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 2х10: 18,23 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 2х10: 0,56 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 2*10

Допустимый ток при прокладке на воздухе: 50 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 2х10 в земле: 63 Ампер.
Допустимый ток короткого замыкания: 700 Ампер.
Активное сопротивление жилы: 3,16 Ом на километр.

Расшифровка маркировки АВБШв 2х10

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
2 - количество токонесущих жил.
10 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

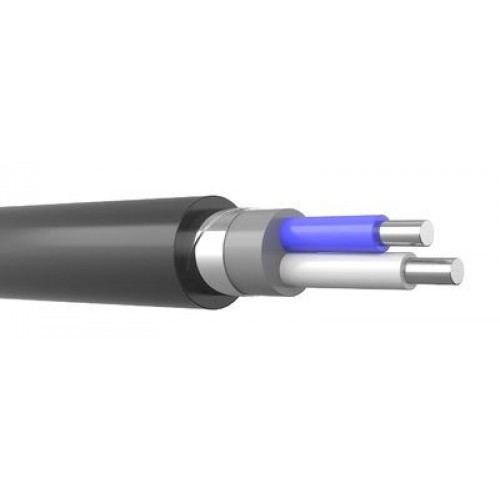

Конструкция кабеля АВБШв 2*10

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 2х10

Кабель алюминиевый силовой бронированный АВБШв 2х10 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 63 Ампер.
Кабелем АВБШв 2*10 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
