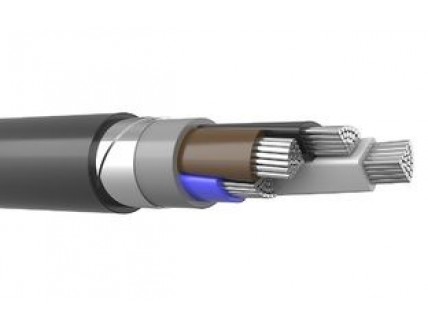

Кабель АСБл-1 4х95

АСБл-1 4х95 - кабель силовой с алюминиевыми жилами в бумажной пропитанной изоляции, свинцовой оболочке, с броней из стальных лент.

Расшифровка маркировки АСБл-1 4х95

А - алюминиевые жилы.
С - свинцовая оболочка.
Б - броня из стальных лент.
л - в подушке под броней один слой ПВХ ленты.
1 - номинальное напряжение, кВ.
4 - количество токопроводящих алюминиевых жил.
95 - сечение алюминиевых жил в мм2.
ож, ос - однопроволочное исполнение жилы.
мж, мс, мн - многопроволочное исполнение жилы.

Технические характеристики кабеля АСБл-1 4*95

Минимальная температура эксплуатации кабеля АСБл-1 4х95 минус 50 градусов Цельсия.
Максимальная температура - плюс 50 градусов.
Влажность воздуха при эксплуатации не должна превышать 98%.
Монтаж кабеля АСБл-1 4х95 производится при температуре не ниже 0 градусов.
Радиус изгиба при прокладке не должен превышать 20 наружных диаметров.
Электрическое сопротивление изоляции жил не менее 200 Мом на километр.
Срок службы кабеля АСБл-1 4*95 не менее 30 лет.

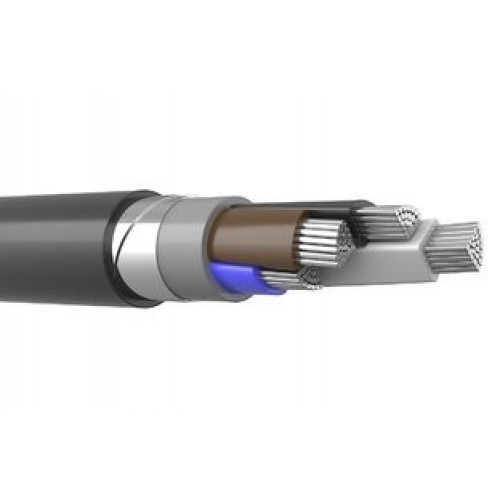

Конструкция кабеля АСБл-1 4х95

1) Жила - алюминиевая, однопроволочная или многопроволочная.
2) Изоляция - бумага пропитанная вязким изоляционным составом.
3) Заполнение - из бумажных жгутов.
4) Экран - из электропроводящей бумаги.
5) Оболочка - из свинца.
6) Подушка - из битума, ПВХ ленты, крепированной бумаги.
7) Броня - из стальных лент.
8) Наружный покров - из волокнистых материалов.

Применение кабеля АСБл-1 4х95

Силовой алюминиевый кабель АСБл-1 4*95 предназначен для передачи электрического тока напряжением до 1000 Вольт с частотой 50 герц. Прокладывают АСБл-1 4х95 в грунтах со средней коррозионной активностью, допускается наличие блуждающих токов, при высокой коррозионной активности грунта наличие блуждающих токов недопустимо.
