Кабель АПвПуг-10 95/25

Технические характеристики кабеля АПВПУГ-10 95/25

Климатическое исполнение кабеля АПвПуг-10 1х95/25 - УХЛ, первая и вторая категории размещения по ГОСТ 15150-69.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Прокладка АПВПУГ 1х95/25 10кв производится при температуре не ниже -20 градусов, при более низкой температуре возникает вероятность повреждения защитных покровов в результате потери гибкости.
Минимальный радиус изгиба при монтаже АПВПуг-10 1х95/25 равен 4410 миллиметров.
Длительная температура нагрева алюминиевой жилы не должна превышать 90 градусов.
В режиме перегрузки допускается нагрев жилы до 130 градусов.
Предельная температура жилы при коротком замыкании равна 250 градусам.
Предельная температура медного экрана при коротком замыкании равна 350 гр.
При температуре жилы свыше 400 градусов возникает вероятность возгорания кабеля.
Продолжительность режима перегрузки для кабеля АПВПУг-10 95/25 не должна превышать 8 часов в сутки и не должна превышать 1000 часов за весь рок эксплуатации.
Расчетная масса кабеля АПВПУГ 1х95/25 10кв составляет 0,896 килограмм в метре.
Наружный диаметр апвпуг-10 1х95/25 составляет 294 миллиметров.
Срок службы АПВПУГ-10 не менее 30 лет.

Токовые характеристики кабеля АПвПуг-10 1х95/25

Номинальное переменное напряжение - 10000 Вольт.
Сопротивление жилы переменному току - 0,411 Ом на километр.
Допустимый ток при прокладке на воздухе плашмя - 349 Ампер.
Допустимый ток при прокладке треугольником на воздухе - 300 Ампер.
Допустимый ток при плоской закладке в землю - 263 Ампер.
Допустимый ток при прокладке в землю треугольником - 253 Ампер.
Ток односекундного короткого замыкания не должен превышать 8900 Ампер.

Расшифровка маркировки АПвПуг-10 95/25

А - Алюминиевая токонесущая жила.
Пв - изоляция из молекулярно сшитого полиэтилена.
Пу - усиленная оболочка из полиэтилена.
г - герметизация водоблокирующей лентой.
10 - номинальное напряжение 10000 Вольт.
95 - сечение алюминиевой токопроводящей жилы в квадратных миллиметрах.
25 - суммарное сечение медного экрана.

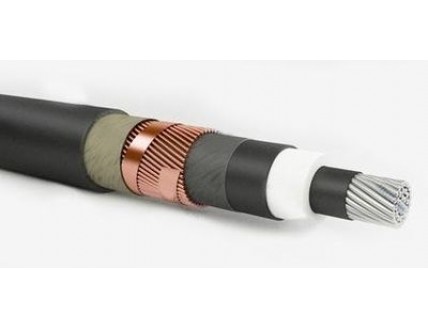

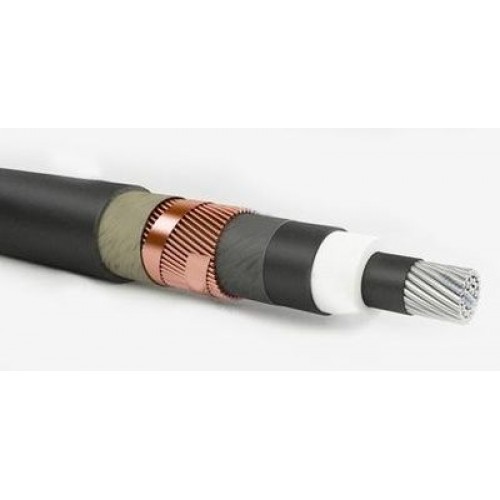

Конструкция кабеля АПвПуг 1х95/25

1) Жила - алюминиевая многопроволочная, соответствует второму классу по ГОСТ 22483-77.
2) Экран по жиле - наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции.
3)Изоляция – из пероксидносшиваемого полиэтилена.
4) Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5) Герметизация - из электропроводящей водоблокирующей ленты.
6) Медный экран - из медных проволок, поверх которых спирально наложена медная лента.
7) Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
8) Оболочка - из усиленного полиэтилена.

Применение кабеля АПвПуг-10 1х95/25

Кабель АПвПуг-10 1х95/25 предназначен для передачи и распределения переменного тока номинальным напряжением 10000 Вольт, частотой 50 Герц.
АПВПУГ 95/25 применяют для стационарной прокладки в земле не зависимо от коррозионной активности грунта, несудоходных водоемах при соблюдении мер исключающих механическое повреждение оболочки кабеля, на воздухе при соблюдении мер противопожарной защиты.
