АВВБ 1х70

  • Код Товара: 215220-05
  • Артикул товара: Mesk71297
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АВВБ 1х70

Описание товара

   АВВБ 1х70 - силовой бронированный кабель с одной алюминиевой жилой сечением 70 (Семьдесят) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель АВВБ 1*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВВБ 1х70

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Б- броня из двух стальных оцинкованных лент .
1 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВВБ 1*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ,бронированного силового АВВБ 1х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля АВВБ 1х70 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АВВБ 1*70 не менее 30 лет.

Токовые нагрузки кабеля АВВБ 1х70

Допустимый ток при прокладке АВВБ 1х70 на воздухе - 176 Ампер.
Допустимый ток при прокладке в земле - 184 Ампер.
Допустимый ток односекундного короткого замыкания - 4.95 кА.
Сопротивление километра жилы - 0.44 Ом.

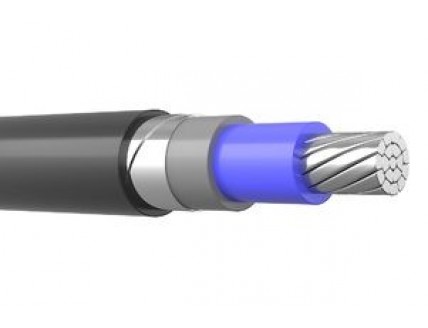

Конструкция кабеля АВВБ 1*70

1) Жила - медная многопроволочная кругалая сечением 70 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.4 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Наружная оболочка-из поливинилхлоридного пластиката.

Применение бронированного кабеля АВВБ 1х70

Кабель силовой алюминиевый,бронированный АВВБ 1х70 используется для прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.Допускается прокладка в земле (траншеях)
АВВБ-ХЛ 1*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
