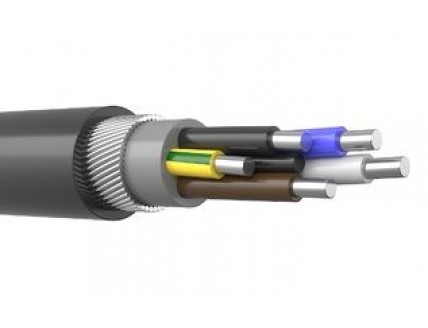

АВКШв 5х10

  • Код Товара: 220967-05
  • Артикул товара: Mesk71941
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АВКШВ 5х10

Описание товара

   АВКШВ 5х10 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 10 (Десять) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель АВКШВ 5*10 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВКШв 5х10

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - шланг из ПВХ пластиката.
5 -количество токонесущих жил.
10 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВКШв 5*10

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АВКШв 5х10 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля бронированного АВКШв 5х10 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АВКШв 5*10 не менее 30 лет.

Токовые нагрузки кабеля АВКШв 5х10

Допустимый ток при прокладке АВКШв 5х10 на воздухе - 50 Ампер.
Допустимый ток при прокладке в земле - 59 Ампер.
Допустимый ток односекундного короткого замыкания - 0.7 кА.
Сопротивление километра жилы - 3.08 Ом.

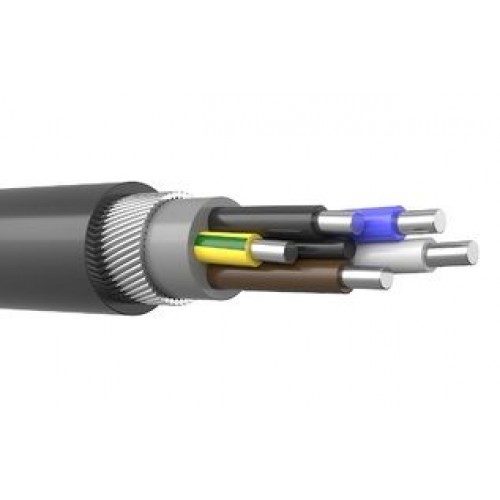

Конструкция кабеля АВКШв 5*10

1) Жила - алюминиевая однопроволочная круглая сечением 10 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката .
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг - из поливинилхлоридного пластиката .

Применение бронированного кабеля АВКШв 5х10

Кабель силовой алюминиевый ,бронированный АВКШв 5х10 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АВКШв-ХЛ 5*10 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
