  • АВКШв 1х630

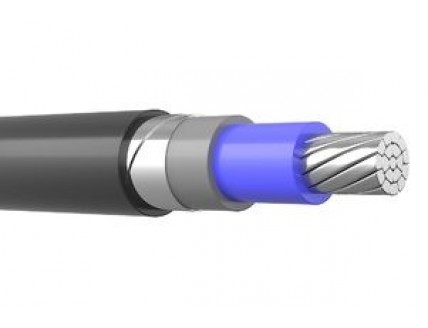

АВКШв 1х630

  • Код Товара: 220904-05
  • Артикул товара: Mesk71876
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АВКШв 1х630

Описание товара

   АВКШв 1х630 - силовой бронированный кабель с одной алюминиевой жилой сечением 630 (Шестьсот тридцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель АВКШв 1*630 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВКШв 1х630

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - шланг из ПВХ пластиката.
1 -количество токонесущих жил.
630 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВКШв 1*630

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АВКШв 1х630 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля бронированного АВКШв 1х630 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АВКШв 1*630 не менее 30 лет.

Токовые нагрузки кабеля АВКШв 1х630

Допустимый ток при прокладке АВКШв 1х630 на воздухе - 744 Ампер.
Допустимый ток при прокладке в земле - 633 Ампер.
Допустимый ток односекундного короткого замыкания - 40.95 кА.
Сопротивление километра жилы - 0.05 Ом.

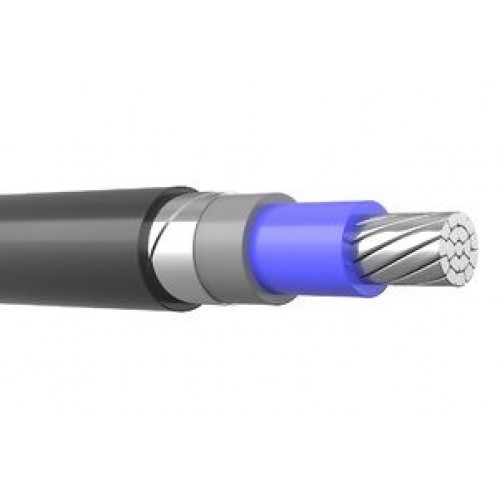

Конструкция кабеля АВКШв 1*630

1) Жила - алюминиевая многопроволочная круглая сечением 630 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката .
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг - из поливинилхлоридного пластиката .

Применение бронированного кабеля АВКШв 1х630

Кабель силовой алюминиевый ,бронированный АВКШв 1х630 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АВКШв-ХЛ 1*630 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
