АПвВГнг(А)-LS 2х400

  • Код Товара: 221383-05
  • Артикул товара: Mesk72844
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГнг-LS 2х400

Описание товара

   АПвВГнг(А)-LS 2х400 - силовой кабель с двумя алюминиевыми жилами сечением 400 (Четыреста) миллиметров квадратных, в однопроволочном секторном, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвВГнг-LS 2*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГнг(А)-LS 2х400

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
2 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГнг(А)-LS 2*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,негорючего АПвВГнг-LS 2х400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности малодымного кабеля АПвВГнг(А)-LS 2*400 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы негорючего кабеля АПвВГнг(А)-LS 2х400 не менее 30 лет.

Токовые нагрузки кабеля АПвВГнг(А)-LS 2х400

Допустимый ток при прокладке АПвВГнг(А)-LS 2*400 на воздухе - 636 Ампер.
Допустимый ток при прокладке в земле - 527 Ампер.
Допустимый ток односекундного короткого замыкания - 36.16 кА.
Сопротивление километра жилы - 0.08 Ом.

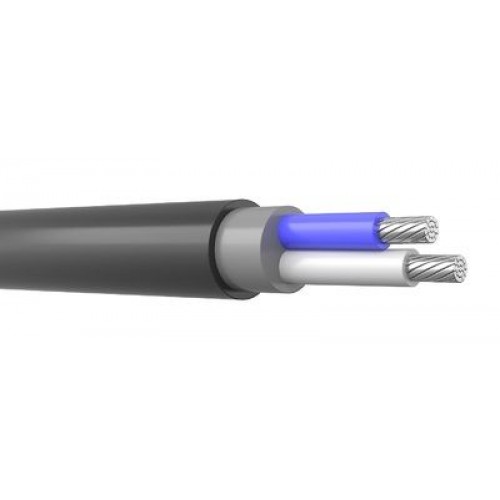

Конструкция кабеля АПвВГнг(А)-LS 2х400

1) Жила - алюминиевая однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 400 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 2 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделнием дыма.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АПвВГнг(А)-LS 2х400

Кабель силовой алюминиевый,негорючий,малодымный АПвВГнг(А)-LS 2*400 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
АПвВГнг(А)-LS-ХЛ 2х400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
