  • АПвВГнг 1х35

АПвВГнг 1х35

  • Код Товара: 221324-05
  • Артикул товара: Mesk72720
  • Наличие: В наличии

  • 71.35р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГнг 1х35

Описание товара

   АПвВГнг(А) 1х35 - силовой кабель с одной алюминиевой жилой сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГнг 1*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГнг(А) 1х35

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
1 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГнг(А) 1*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового АПвВГнг(А) 1х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГнг(А) 1*35 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля АПвВГнг(А) 1х35 не менее 30 лет.

Токовые нагрузки кабеля АПвВГнг(А) 1х35

Допустимый ток при прокладке АПвВГнг(А) 1*35 на воздухе - 138 Ампер.
Допустимый ток при прокладке в земле - 136 Ампер.
Допустимый ток односекундного короткого замыкания - 3.09 кА.
Сопротивление километра жилы - 0.87 Ом.

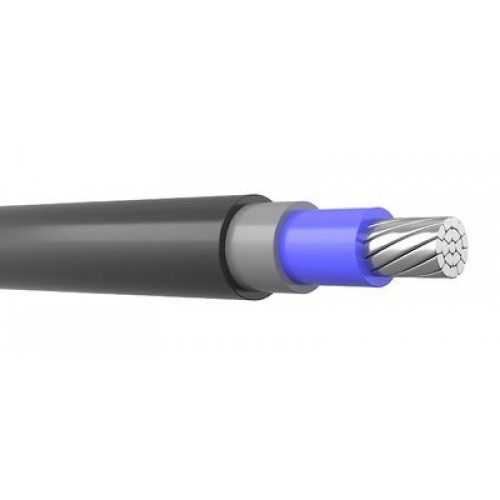

Конструкция кабеля АПвВГнг(А) 1х35

1) Жила - алюминиевая однопроволочная круглая, многопроволочная круглая сечением 35 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.9 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АПвВГнг(А) 1х35

Кабель силовой алюминиевый ,негорючий АПвВГнг(А) 1*35 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГнг(А)-ХЛ 1х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
