АПвВГнг 1х240

АПвВГнг(А) 1х240 - силовой кабель с одной алюминиевой жилой сечением 240 (Двести сорок) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГнг 1*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГнг(А) 1х240

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
1 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГнг(А) 1*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового АПвВГнг(А) 1х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГнг(А) 1*240 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля АПвВГнг(А) 1х240 не менее 30 лет.

Токовые нагрузки кабеля АПвВГнг(А) 1х240

Допустимый ток при прокладке АПвВГнг(А) 1*240 на воздухе - 501 Ампер.
Допустимый ток при прокладке в земле - 403 Ампер.
Допустимый ток односекундного короткого замыкания - 21.7 кА.
Сопротивление километра жилы - 0.13 Ом.

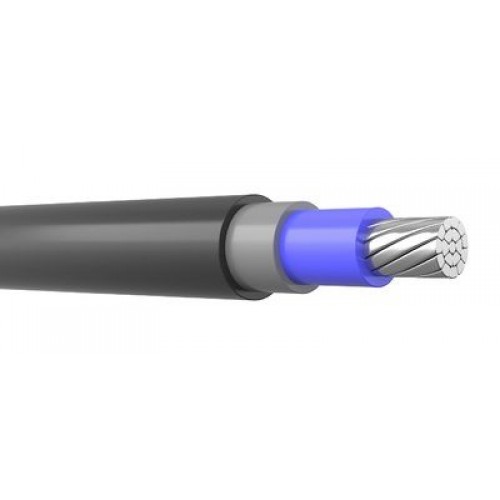

Конструкция кабеля АПвВГнг(А) 1х240

1) Жила - алюминиевая однопроволочная круглая, многопроволочная круглая сечением 240 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.7 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АПвВГнг(А) 1х240

Кабель силовой алюминиевый ,негорючий АПвВГнг(А) 1*240 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГнг(А)-ХЛ 1х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
