Описание товара

   АПвВГнг(А) 1х1000 - силовой кабель с одной алюминиевой жилой сечением 1000 (Одна тысяча) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГнг 1*1000 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГнг(А) 1х1000

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
1 -количество токонесущих жил.
1000 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГнг(А) 1*1000

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового АПвВГнг(А) 1х1000 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГнг(А) 1*1000 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля АПвВГнг(А) 1х1000 не менее 30 лет.

Токовые нагрузки кабеля АПвВГнг(А) 1х1000

Допустимый ток при прокладке АПвВГнг(А) 1*1000 на воздухе - 1227 Ампер.
Допустимый ток при прокладке в земле - 862 Ампер.
Допустимый ток односекундного короткого замыкания - 90.4 кА.
Сопротивление километра жилы - 0.03 Ом.

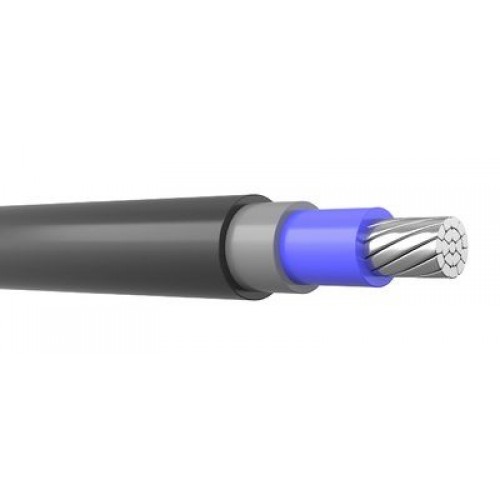

Конструкция кабеля АПвВГнг(А) 1х1000

1) Жила - алюминиевая многопроволочная круглая сечением 1000 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 2.8 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АПвВГнг(А) 1х1000

Кабель силовой алюминиевый ,негорючий АПвВГнг(А) 1*1000 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГнг(А)-ХЛ 1х1000 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
