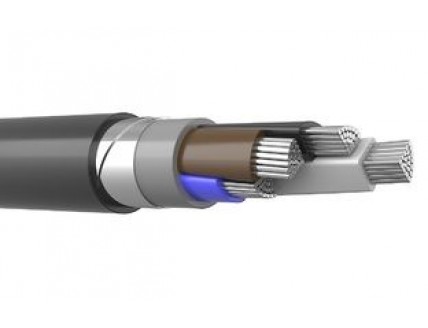

АПвВГЭнг(А)-LS 3х300+1х150

  • Код Товара: 221649-05
  • Артикул товара: Mesk73170
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГЭнг-LS 3х300+1х150

Описание товара

   АПвВГЭнг(А)-LS 3х300+1х150 - силовой экранированный кабель с четырьмя алюминиевыми жилами сечением 300 (Триста) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвВГЭнг-LS 3*300+1*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГЭнг(А)-LS 3х300+1х150

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГЭнг(А)-LS 3х300+1х150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового АПвВГЭнг-LS 3х300+1х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГЭнг(А)-LS 3х300+1х150 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля АПвВГЭнг(А)-LS 3х300+1х150 не менее 30 лет.

Токовые нагрузки кабеля АПвВГЭнг(А)-LS 3х300+1х150

Допустимый ток при прокладке АПвВГЭнг(А)-LS 3х300+1х150 на воздухе - 538 Ампер.
Допустимый ток при прокладке в земле - 455 Ампер.
Допустимый ток односекундного короткого замыкания - 27.12 кА.
Сопротивление километра жилы - 0.1 Ом.

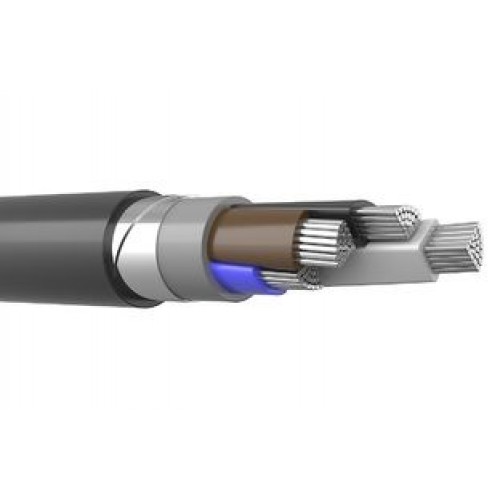

Конструкция кабеля АПвВГЭнг(А)-LS 3х300+1х150

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 300 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 1.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля АПвВГЭнг(А)-LS 3х300+1х150

Кабель силовой алюминиевый ,экранированный,негорючий,малодымный АПвВГЭнг(А)-LS 3х300+1х150 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
АПвВГЭнг(А)-LS-ХЛ 3х300+1х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
