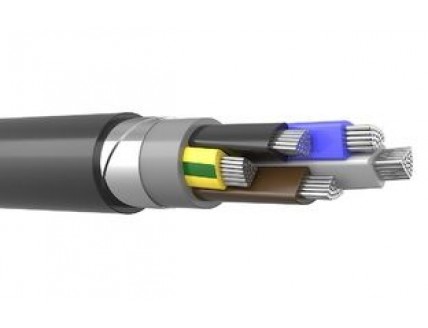

АПвВГЭнг 5х240

  • Код Товара: 221589-05
  • Артикул товара: Mesk73091
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГЭнг 5х240

Описание товара

   АПвВГЭнг(А) 5х240 - силовой экранированный кабель с пятью алюминиевыми жилами сечением 240 (Двести сорок) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГЭнг 5*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГЭнг(А) 5х240

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
5 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГЭнг(А) 5*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового АПвВГЭнг 5*240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГЭнг(А) 5х240 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы экранированного кабеля АПвВГЭнг(А) 5х240 не менее 30 лет.

Токовые нагрузки кабеля АПвВГЭнг(А) 5*240

Допустимый ток при прокладке АПвВГЭнг(А) 5х240 на воздухе - 453 Ампер.
Допустимый ток при прокладке в земле - 397 Ампер.
Допустимый ток односекундного короткого замыкания - 21.7 кА.
Сопротивление километра жилы - 0.13 Ом.

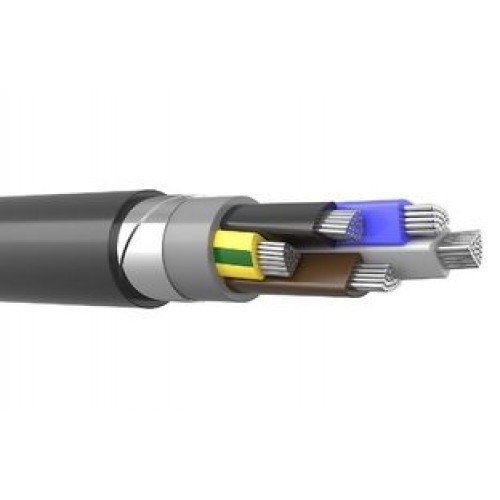

Конструкция кабеля АПвВГЭнг(А) 5х240

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля АПвВГЭнг(А) 5х240

Кабель силовой алюминиевый,экранированный,негорючий АПвВГЭнг(А) 5*240 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГЭнг(А)-ХЛ 5х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
