  • АПвВГЭнг 5х2,5

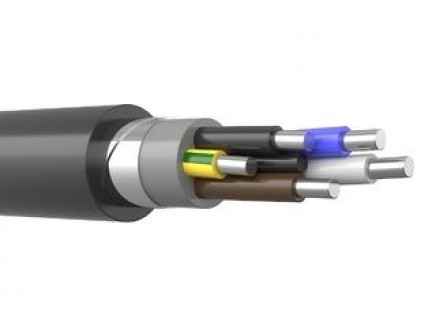

АПвВГЭнг 5х2,5

  • Код Товара: 221588-05
  • Артикул товара: Mesk73078
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГЭнг 5х2, 5

Описание товара

   АПвВГЭнг(А) 5х2,5 - силовой экранированный кабель с пятью алюминиевыми жилами сечением 2,5 (Две целых пять десятых) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГЭнг 5*2.5 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГЭнг(А) 5х2.5

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
5 -количество токонесущих жил.
2.5 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГЭнг(А) 5*2,5

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового АПвВГЭнг 5*2.5 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГЭнг(А) 5х2,5 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы экранированного кабеля АПвВГЭнг(А) 5х2.5 не менее 30 лет.

Токовые нагрузки кабеля АПвВГЭнг(А) 5*2,5

Допустимый ток при прокладке АПвВГЭнг(А) 5х2.5 на воздухе - 21 Ампер.
Допустимый ток при прокладке в земле - 28 Ампер.
Допустимый ток односекундного короткого замыкания - 0.22 кА.
Сопротивление километра жилы - 12.4 Ом.

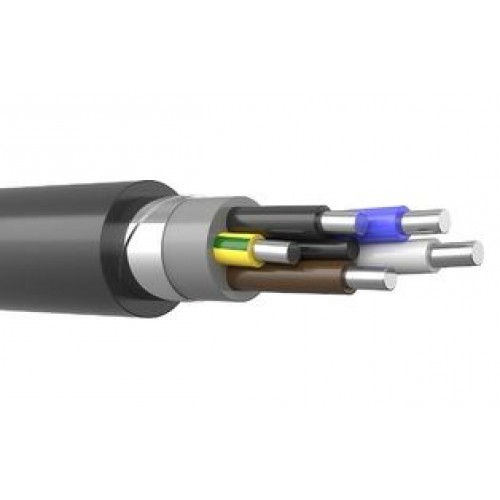

Конструкция кабеля АПвВГЭнг(А) 5х2,5

1) Жила - алюминиевая однопроволочная круглая сечением 2.5 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля АПвВГЭнг(А) 5х2.5

Кабель силовой алюминиевый,экранированный,негорючий АПвВГЭнг(А) 5*2,5 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГЭнг(А)-ХЛ 5х2.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
