АПвВГЭнг 3х400+1х185

  • Код Товара: 221559-05
  • Артикул товара: Mesk73077
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГЭнг 3х400+1х185

Описание товара

   АПвВГЭнг(А) 3х400+1х185 - силовой экранированный кабель с четырьмя алюминиевыми жилами сечением 400 (Четыреста) миллиметров квадратных, в однопроволочном секторном, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГЭнг 3*400+1*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГЭнг(А) 3х400+1х185

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
4 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГЭнг(А) 3*400+1*185

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового АПвВГЭнг 3*400+1*185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГЭнг(А) 3х400+1х185 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы экранированного кабеля АПвВГЭнг(А) 3х400+1х185 не менее 30 лет.

Токовые нагрузки кабеля АПвВГЭнг(А) 3*400+1*185

Допустимый ток при прокладке АПвВГЭнг(А) 3х400+1х185 на воздухе - 636 Ампер.
Допустимый ток при прокладке в земле - 527 Ампер.
Допустимый ток односекундного короткого замыкания - 36.16 кА.
Сопротивление километра жилы - 0.08 Ом.

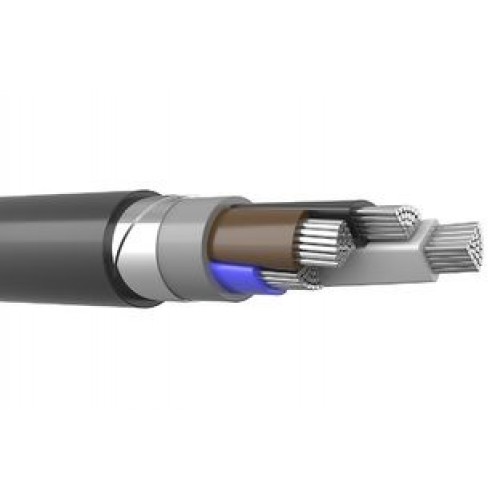

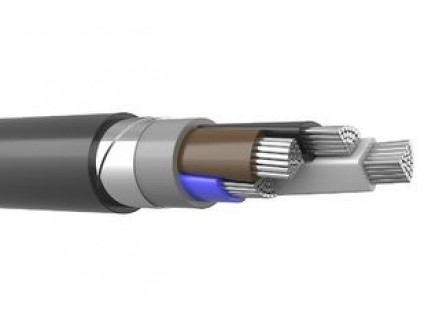

Конструкция кабеля АПвВГЭнг(А) 3х400+1х185

1) Жила - алюминиевая однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 400 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля АПвВГЭнг(А) 3х400+1х185

Кабель силовой алюминиевый,экранированный,негорючий АПвВГЭнг(А) 3*400+1*185 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГЭнг(А)-ХЛ 3х400+1х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
